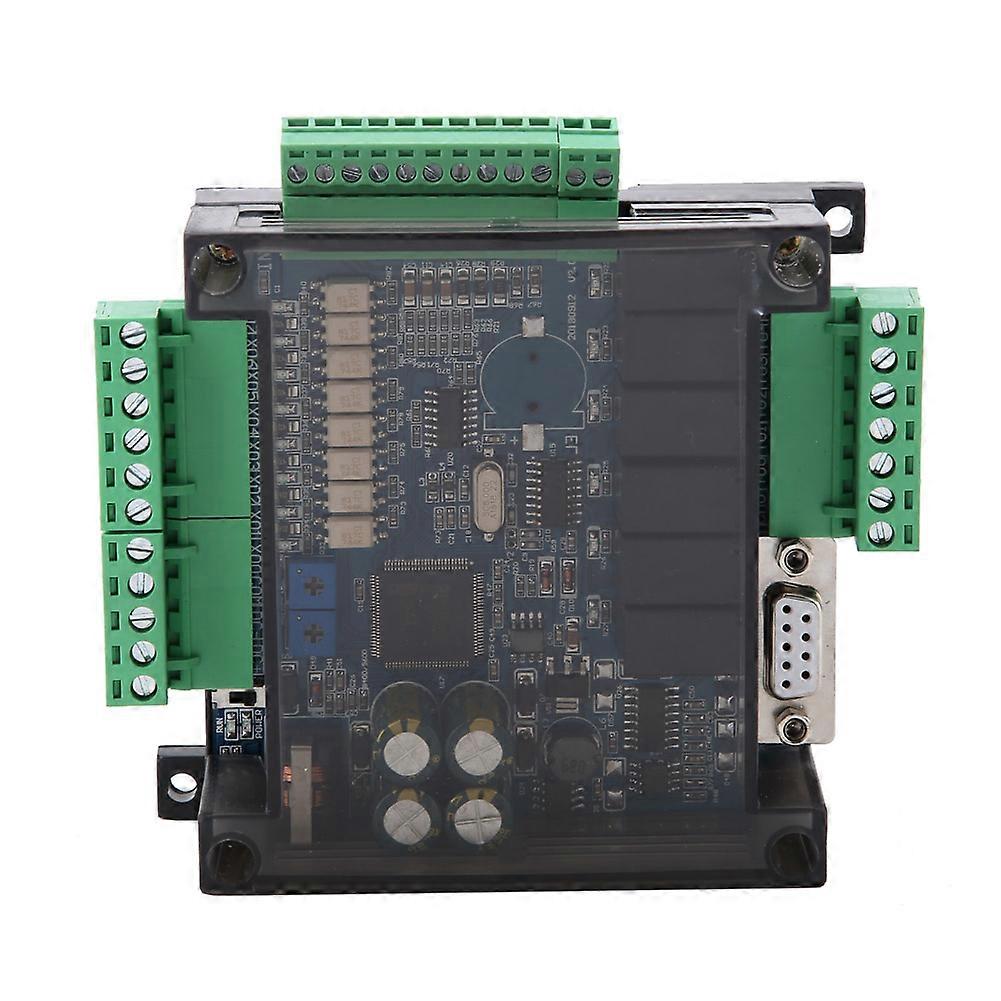

Funktionen: Eingangspunkt X Element x0-x7, DC24 Eingang, niedriger Pegel gültig. X0-5 ist der High-Speed-Zähleingang (Standard: 12K, 100 kHz optional). Ausgangsanalogspannung WR3A-Anweisung, entsprechend dem Wert 0-4095. Der maximale Drehzahlstrom beträgt 1A. Externe Last mit gemeinsamem Abschluss + 24, das andere Ende erhielt den SPS-Ausgangsanschluss Y. Y0-Y5 ist wahlweise Relais- oder Transistorausgang, Relaisausgangsstrom 5A. Der Transistorausgang DC24V, der Strom maximal 1A. Zwischenrelais M: M0-M3071, der Leistungsverlusterhaltungsbereich kann eingestellt werden. Spezifikation: Gewicht: 239 g / 8,4 oz Eingabepunkt:8 Ausgangspunkt:6 Versorgungsspannung: DC24V Ausgangsstrom: 5A Analoger Eingang: 6AD Analoger Ausgang: 2DA Hohe Geschwindigkeit: 6 Straße 12K optional 100K Impulsausgang: Nein Gleitkomma: Unterstützung Schrittmotor: Keine Unterstützung Speicherkapazität: 8000 Schritte Programmiersoftware: GX-Entwickler oder GX Works Programmschritte: 8000 Schritte Zwei Kommunikationsanschlüsse: Ein serieller RS232 (DB9)-Kommunikationsanschluss ist FX3u-Protokoll 38400,7, E, 1; Eine RS485 (485 optionale Konfiguration) (Kommunikationsprotokoll kann auf D8120 eingestellt werden). Das Y-Element des Ausgabepunkts: Y0-Y5 ist wahlweise Relais- oder Transistorausgang, Relaisausgangsstrom 5A. Der Transistorausgang DC24V, der Strom maximal 1A. Y0-1 ist ein Hochgeschwindigkeits-Ausgangsport (maximal 100 K). Die PWM-Periode beträgt 0-32767US. Hoch Der maximale Drehzahlstrom beträgt 1A. Externe Last mit gemeinsamem Abschluss + 24, das andere Ende erhielt den SPS-Ausgangsanschluss Y. Analoger Eingang: Sechs-Wege-Analogeingang, 12-Bit-Genauigkeit, Eingangsspannung: 0-10 V, 0-20 mA; Lesen Sie die analoge Größe mit der RD3A-Direktive ab. Die entsprechenden Werte 0-4095. Zwei-Wege-Potentiometer-Analogeingang, D8030, D8031. Analoger Ausgang: 2-Kanal-Analogausgang, 12-Bit-Genauigkeit, Ausgangsspannung: 0-10V. Ausgangsanalogspannung WR3A-Anweisung, entsprechend dem Wert 0-4095. Zwischenrelais M: M0-M3071, der Leistungsverlusterhaltungsbereich kann eingestellt werden. Schrittpunkt S: S0-1023, Speicherbereich beim Ausschalten kann auf S0-S1023 eingestellt werden 100Ms Timer: t0-t199, Akkumulative Ausschaltung save t184-t199 10Ms Timer: T200-T249, akkumulative Abschaltung spart T246-T249 1Ms Timer: T250-T383, wobei T250-255 kumulativ ist 16-Bit-Zähler: C0-C199, ausschalten, um C100-199 zu speichern 32-Bit-Zähler: C200-C219, ausschalten, um C220-C234 zu sparen 32-Bit-Hochgeschwindigkeitszähler: C235-255; C235-240 ist ein einphasiger Zähler, der keine Frequenzverdopplung hat; C241-240 ist ein einphasiger Zähler mit doppelter Frequenz; C247-249 ist ein zweiphasiger Zähler, der keine Frequenzverdopplung hat; C250-252 ist ein zweiphasiger Zähler mit doppelter Frequenz; C253-255 ist ein zweiphasiger Zähler mit 4-facher Frequenz; Register D: D0-D7999, Speicherbereich beim Ausschalten kann auf d0-7999 eingestellt werden, Indirektionszeiger V, Z: V0-7, Z0-7 Sprungnummer des Unterprogramms P: P0-63 I interrupt: X0-5 externer Interrupt. Timer-Interrupt (1MS). Der Zähler wird unterbrochen. Spezielle M-Komponenten: M8000 ist im Betrieb normalerweise geschlossen, M8002 ist ein elektrischer Impuls, M8011 ist ein 10Ms Impuls, M8012 ist ein 100Ms Impuls, M8013 ist ein 1s Impuls, M8014 ist ein Minutenimpuls. Paketliste: 1x SPS-Steuerplatine
