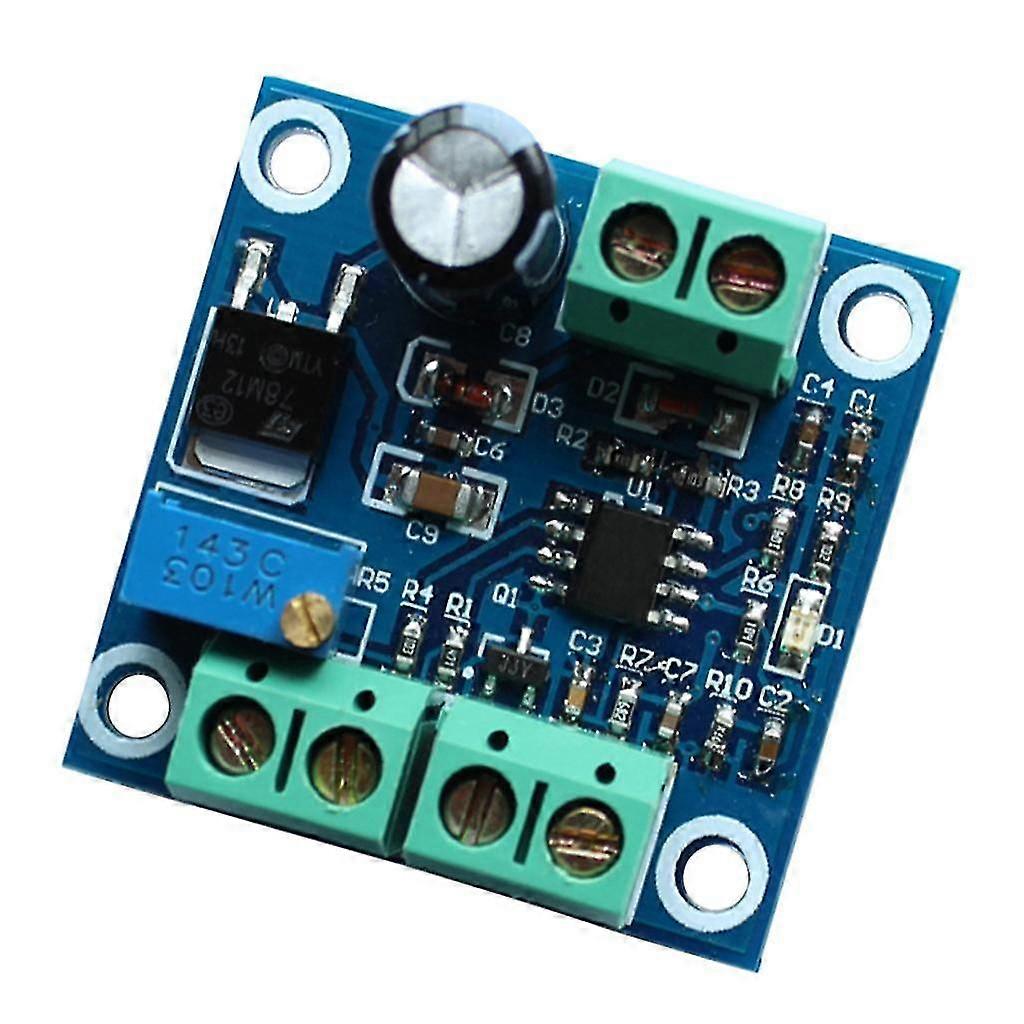

Beschreibung: Dieses LC v2F-Modul kann je nach Eingangsspannung unterschiedliche Frequenzen erzeugen und eine Spannung von 0-10 V in ein Frequenzimpulssignal von 0-10 kHz umwandeln. Betriebsspannung: 13,5 V-30 V Steuerbarer Eingangsspannungsbereich: 0-10V Ausgangsfrequenzbereich: 0-10KHz Spezifikation: Definition der Schnittstelle VCC: Betriebsleistung GND: Strom Masse IN+: Eingangsspannung IN-: Eingang Masse OCOUT: Ausgangsanschluss für Signalsammler (wenn Sie ihn mit Treiber verwenden, kann er verwendet werden) FOUT: Frequenzausgang (universeller Frequenzausgang) Zwei unabhängige Ausgänge, OC-OUT ist NPN und FREQ-OUT ist der IC-Ausgang. Das gemeinsame Kathodenende befindet sich mit dem negativen GND des Netzteils. Wenn eine gemeinsame Anode angeschlossen wird, wird sie mit positiver Leistung verwendet. Wenn es sich bei der Verbindung um eine gemeinsame Anode handelt und die Stromversorgung 13-24 V beträgt, schließen Sie bitte einen 2,7-kOhm-Widerstand seriell an. Wenn die Stromversorgung 12V beträgt, schließen Sie bitte einen 330-Ohm-Widerstand in Reihe an. Verbinden Sie das Frequenzimpulssignal mit F, und an der Klemme befindet sich ein entsprechender Spannungsausgang. Entsprechung zwischen Eingang und Ausgang: 1V=1KHZ, 10V=10KHZ. Sollte es zu einer Abweichung kommen, können Sie das Potentiometer auf der Platine zur Kalibrierung einstellen. Das Paket beinhaltet: 1 Stück Spannungs-zu-Frequenz-Wandlungsmodul
