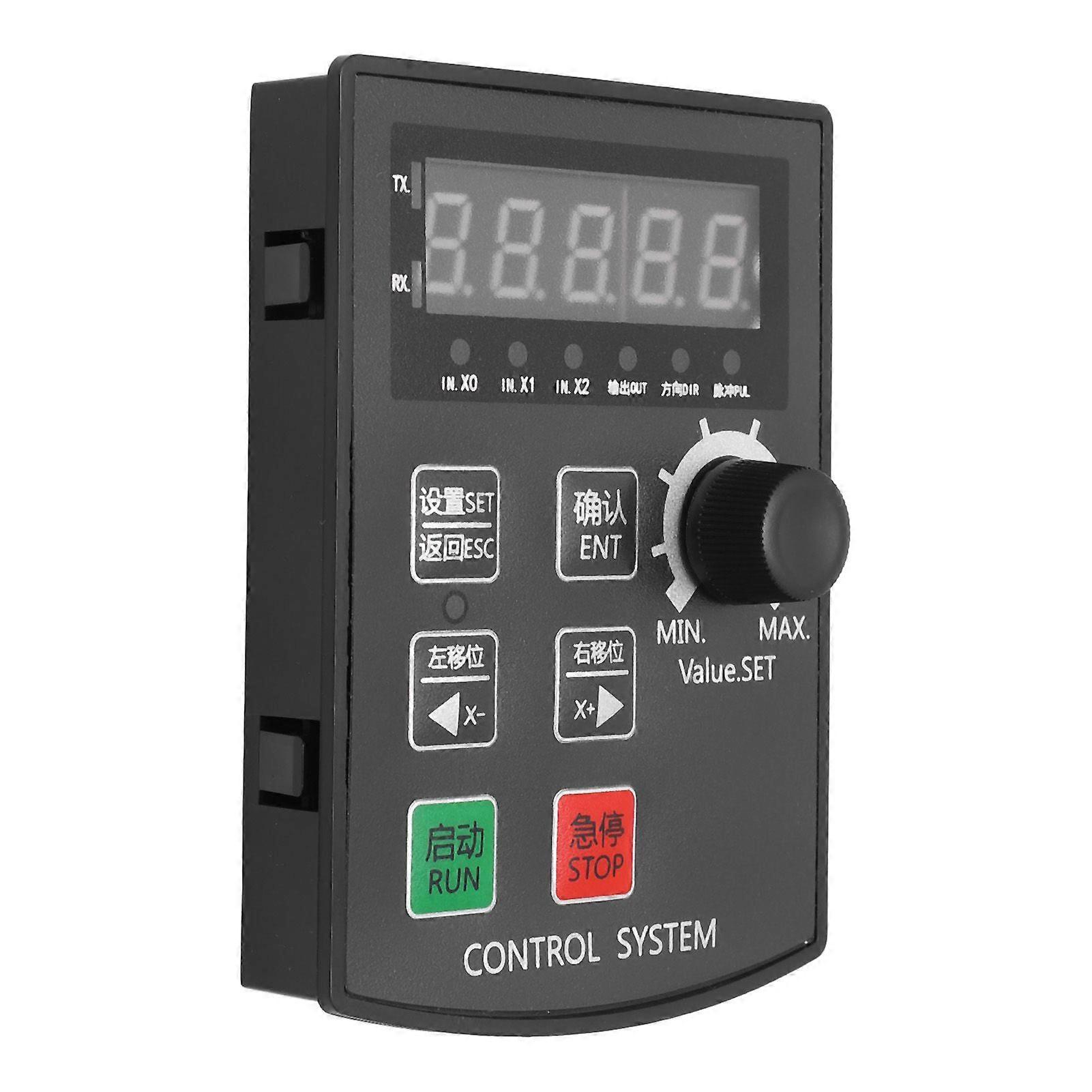

Funktion:1. MEHRERE MODI: Dies ist ein spezielles Betriebssteuerungsmodul für Schritt- und Servomotoren. Dieses Modul hat keine programmierbare Funktion, ist aber in eine Vielzahl von festen Betriebsmodi integriert, sodass der Benutzer schnell die entsprechende Flugbahn auswählen kann2. KONFIGURIERBAR UND PRAKTISCH: Der Schrittmotor-Bewegungscontroller unterstützt das Speichern beim Herunterfahren und das Einstellen von Entfernung, Geschwindigkeit, Verzögerung und Zykluszeiten3. VERSCHIEDENE ANWENDUNGSMÖGLICHKEITEN: Kann unabhängig als Modul ausgeführt werden, kann auch mit anderen Systemen zusammenarbeiten, als Modul eines Drittanbieters, um das Fehlen einer Motorausgangswelle auszugleichen4. ANWENDUNGSSZENARIO: Weit verbreitet in der industriellen Automatisierungssteuerung, kleinen mechanischen Geräten, der automatischen Lackierindustrie und der Steuerungsindustrie für Drehindexwerkzeuge5. HERVORRAGENDE LEISTUNG: Mit feiner Verarbeitung hergestellt, besitzt es ein kompaktes Erscheinungsbild und eine stabile Leistung, kann Haltbarkeit und Stabilität gewährleistenSpezifikation:Artikeltyp: Schrittmotor-BewegungscontrollerGehäusegröße (L x B x H): Ca. 99,7 x 72 x 17 mm/3,93 x 2,83 x 0,67 Zoll. Bildschirmstruktur: 5-stellig, digitale Röhre mit hoher Helligkeit. Betriebsumgebung: -5–60 (keine Kondensation). Ausgang: Ausgang 2. Ausgangsspannung: 0 V. Betriebsspannung: DC 12–24 V > 1 A Stromversorgung. Öffnungsgröße (L x B): Ca. 92 x 69,8 mm / 3,62 x 2,75 ZollMotorimpulsspannung: Kollektor 24 V, kann direkt an 5–24-V-Treiber angeschlossen werdenMotorimpulsfrequenz: 85 KHzEingabe: Geben Sie 7 ein. Die Eingabe verwendet 0 V als gültiges Signal[F] Funktionsübersicht: Bei der eigentlichen Arbeit werden die Parameter (interne Parameter des Systems), die nicht häufig geändert werden müssen, hierauf konzentriert.SeriennummerFunktion(mit * wird nicht zur Anpassung empfohlen)BereichStandardwertF1Molekular (elektronisches Übersetzungsverhältnis) (Details zum spezifischen Algorithmus finden Sie weiter unten)0–655358F2Nenner (elektronisches Übersetzungsverhältnis) (Details zum spezifischen Algorithmus finden Sie weiter unten)0–655355F3* Mindestgeschwindigkeit (die Mindestgeschwindigkeitsgrenze, bei der der Motor betrieben werden darf) Einheit: Klasse0–655350F4* Höchstgeschwindigkeit (die Höchstgeschwindigkeitsgrenze, bei der der Motor betrieben werden darf) Einheit: Klasse0-17811781F5Nullpunktsuche (nur sinnvoll bei mechanischem Nullpunkt) Einheit: basierend auf dem Übersetzungsverhältnis0-65535,9991,5F6Nullpunktsuchegeschwindigkeit (nur sinnvoll, wenn die Maschine auf Null steht) Einheit: Stufe0-6553550F7Nullpunktsuchmodus (0: Software-Nullpunkt 1-3: mechanischer Nullpunkt, wobei 1 empfohlen wird, 2 nicht verwenden)0-30F8* Startpunkt der Nullpunktfunktion (nur sinnvoll, wenn die Maschine auf Null steht) Einheit: Das Übersetzungsverhältnis muss maßgebend sein0-65535,99965535F9* Beschleunigung (die Beschleunigungsstufe des Motors beim Starten auf Normalgeschwindigkeit, je höher, desto schneller) die Beschleunigungs- und Verzögerungswerte sollten möglichst konsistent sein0-65535 Stufe2000F10* Verzögerung (Verzögerungsstufe von normaler Motorgeschwindigkeit bis zum Stopp, je höher, desto schneller) die Beschleunigungs- und Verzögerungswerte sollten möglichst konsistent sein0-65535 Stufe2000F11* Systeminterne Debugparameter, nicht einstellen0-2553F12* Systeminterne Debugparameter, nicht einstellen0-42949672956400Funktion 13*X0-X1-X2 Einheit der Eingangssignalfilterzeit: Stufe0-6553540Bei externen Störungen erneut einstellen. Je höher der Wert, desto langsamer die ReaktionF14Das Ausmaß der GESCHWINDIGKEITSÄNDERUNG im Betrieb (kann in F16 deaktiviert werden) Einheit: Stufe0-2552Wenn der Motor in Betrieb ist, kann die aktuelle Laufgeschwindigkeit über den Drehknopf (Encoder) auf dem Bedienfeld geändert werden. Das Ausmaß der Knopfänderungsgeschwindigkeit wird durch diesen Parameter bestimmt. Je höher der Wert, desto größer der Geschwindigkeitsbereich! Je kleiner, desto besser.Hinweis: Die Geschwindigkeit nach der Geschwindigkeitsänderung wird nach einem Stromausfall standardmäßig nicht gespeichert. Wenn Sie sie nach einem Stromausfall speichern möchten, drücken Sie die Taste „Bestätigen“, um sie im Standby-Modus zu speichern. „Speed-saue“ wird angezeigt.F15Wird nach dem Start automatisch auf Null zurückgesetzt? (0: Kehrt beim Start nicht auf Null zurück; 1: Kehrt beim Start automatisch auf Null zurück)0-10Hinweis: Wenn die automatische Nullrücksetzung beim Start eingestellt ist, wird standardmäßig die Softwarenullstellung verwendet. Der Modus muss in der Funktion [F5-F8] eingestellt werden. Wenn eine mechanische Nullstellung eingestellt ist, wird empfohlen, die Nullstellung für den besten Effekt auf die mechanische Nullstellung F7=1 zurückzusetzen! Die Nullrücksetzung kann nur eine Umkehrung sein!F16* Einstellungen für Sonderfunktionen0-2550Wert 0 – Normal, aktiviert keine Sonderfunktionen (Standard)Wert 1 – Erzwingt das Ausschalten der Drehzahländerung per Knopfdruck.Wert 2 – Ändert die Drehrichtung des Motors.Wert 4 – Aktiviert die RS485-Kommunikation (gemäß RTU-Protokoll). Die Vereinbarungsspezifikation kann von der offiziellen Website heruntergeladen werden.Wert 8 – Führt den Job automatisch aus, wenn er eingeschaltet wird. Der Controller kann extern an den Startknopf angeschlossen werden. Ein direkter Anschluss an den Startanschluss und ein 0-V-Kurzschluss können ähnliche Effekte erzielen. Wert 16 – Drehzahlregelung über den Drehknopf, ob Vorwärts- und Rückwärtslauf gleichzeitig erfolgen. Von der Verwendung dieser Funktion wird abgeraten. Hinweis: Wenn Sie die Drehzahl gleichzeitig ändern möchten, müssen die Werte für Vorwärts- und Rückwärtslauf identisch sein. P2 = P4. Andernfalls wird die Drehzahl unerwartet hoch sein. Beispiel: 1: Wenn Sie die Motordrehrichtung ändern möchten, beachten Sie
