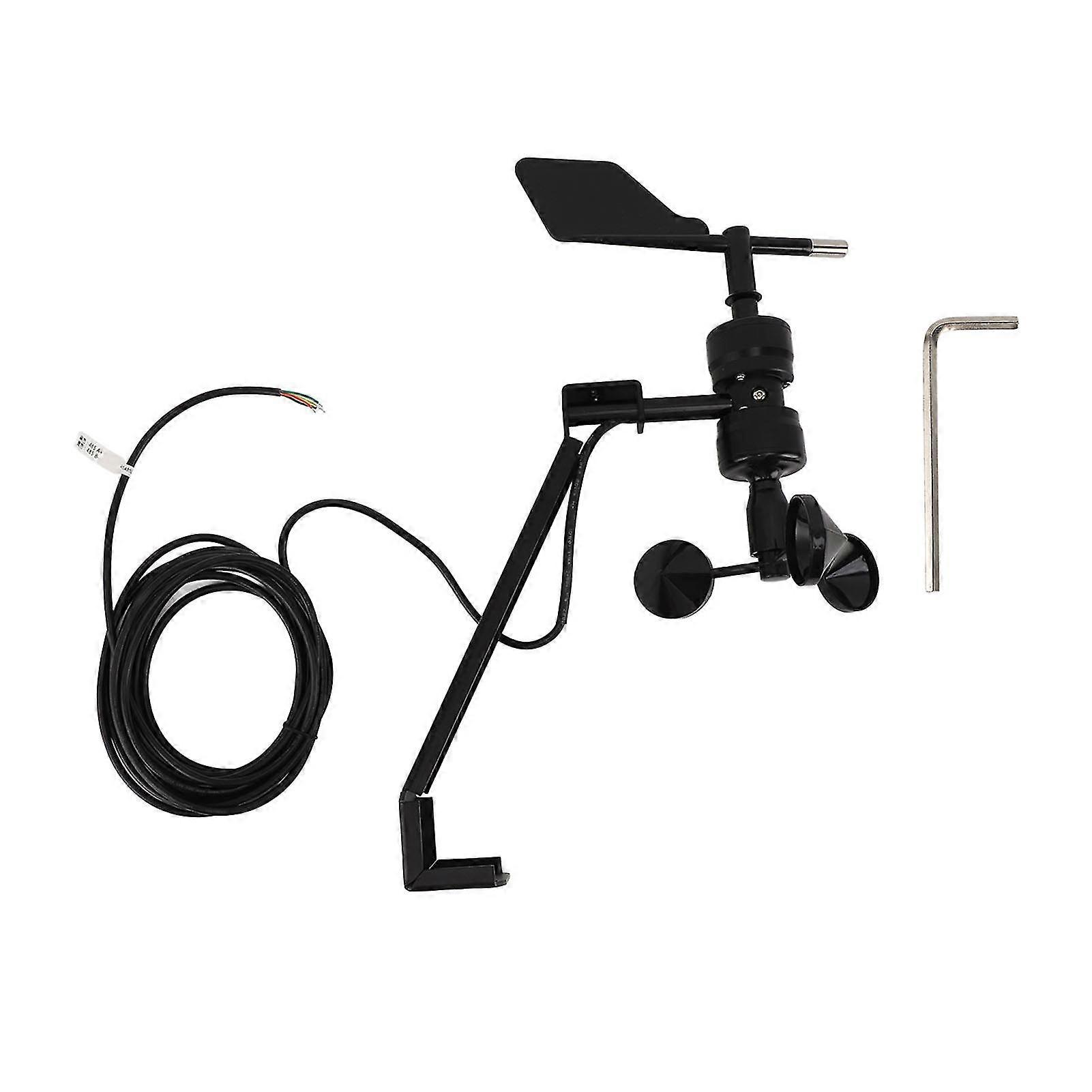

Artikeltyp: Windsensor Gewicht: 1598g / 56.4oz Material: ABS, verzinkt, Aluminium Weit verbreitet in: Meteorologie, Marine, Umwelt, Flughafen, Hafen, Labor, Industrie, Landwirtschaft und Transport usw. Signalausgang: RS485 Kabellänge: Ca. 5 m / 16,4 ft Messbereich Windgeschwindigkeit: 0-70m/s Stromversorgung: DC 9-30V Ausgangssignal Serielle Schnittstelle: RS485 (Standardprotokoll) Genauigkeit: Windgeschwindigkeit: (0,3 + 0,03 V) m / s (V steht für den Echtzeit-Windgeschwindigkeitswert) Windrichtung: 3 Grad Auflösung: Windgeschwindigkeit: 0,1 m/s, Windrichtung: 1 Grad Start-Up-Windgeschwindigkeit: 0,5 m/s Maximaler Stromverbrauch: 0,9 W Belastbarkeit: DC12V Netzteil, Stromtyp Ausgangsimpedanz 350 DC24V Netzteil, Stromtyp Ausgangsimpedanz 900 Spannungstyp Ausgangsimpedanz 1K Arbeitsumgebung: Temperatur -35-60 Luftfeuchtigkeit 100% RH ohne Kondensation Schutzart: IP64 Kabelbewertung: Nennspannung 300V 80 Berechnungsformel Windgeschwindigkeit Impulstyp: F=0,5 + 0,101xM Windgeschwindigkeit und -richtung Strömungsart 4-20mA: F=(I-4)/16xA+B 0-20mA: F=I/20xA+B Spannungsart für Windgeschwindigkeit und -richtung 0-2,5 V: F=V/2,5 x A+B 0-5V: F=V/5xA+B 1-5V: F=(V-1)/4xA+B F: Zeigt den Wert des Windgeschwindigkeits- oder -richtungssensors an, m/s oder Grad; M: Anzahl der Impulse in 1 Sekunde; I: Wert des Sensorausgangsstroms, mA; V: Wert der Ausgangsspannung des Sensors, V; A: Breite des Sensorbereichs (obere Bereichsgrenze minus untere Grenze); B: minimale Reichweite des Sensors (untere Bereichsgrenze); Zum Beispiel: Windgeschwindigkeitssensorbereich von 0-70 m/s, dann: A = 70, B = 0 Windrichtungsbereich von 0-359 Grad, dann A = 359, B = 0 Art der Verdrahtung 1. Wenn der Sensor mit unserem Gerät ausgestattet ist, verwenden Sie das Sensorkabel, um den Sensor direkt mit der entsprechenden Schnittstelle am Gerät zu verbinden. 2. Wenn der Sensor separat erworben wird, ist die Verdrahtungsreihenfolge wie folgt: Rot: Power Positiv Schwarz: A+ Gelb: B- Grün: Leistung negativ Über das Sensor-Kommunikationsprotokoll Erstens, wenn Sie einen einzelnen Sensor verwenden, der an den Computer angeschlossen ist, um Daten direkt zu lesen, wird empfohlen, das private Protokoll des Unternehmens zu verwenden, Sie können die Daten im ASCII-Code visualisieren (Hex-Send, Nicht-Hex-Empfang); Zweitens, wenn Sie eine Multi-Sensor-Verbindung mit SPS, Konfiguration oder programmierbarem Kollektor haben, wird empfohlen, das Standard-RTU-Protokoll (Hex-Senden und Empfangen) zu verwenden. Drittens, wenn keine besondere Anforderung besteht, ist die Standard-Geräteadresse in den Sensorparametern 1, Baudrate = 9600, Protokoll RTU. Standard-RTU-Kommunikationsprotokoll Format der seriellen Schnittstelle Datenbit 8 Bit, Stoppbit 1 Bit, Paritätsbit Keine, Standard-Baudrate 9600bps, serielle Debugging-Software auf Hex-Senden und Empfangen eingestellt, zwei Kommunikationsintervalle von mindestens 500ms oder mehr, CRC im Handbuch für das Paritätsbit, 2 Bytes. Die Geräteadresse ist standardmäßig 1. ASCII-Protokoll für private Kommunikation Format der seriellen Schnittstelle Datenbit 8 Bit, Stoppbit 1 Bit, Paritätsbit Keine Baudrate 9600bps, mindestens 1000ms zwischen den Kommunikationen Ablauf der Darmkrebsprüfung 1. Das 16-Bit-Register als hexadezimales FFFF voreinstellen, dieses Register als CRC-Register aufrufen; 2. Isolieren Sie die ersten 8-Bit-Daten mit dem unteren Bit des CRC-Registers und legen Sie das Ergebnis in das CRC-Register ein. 3. Überprüfen Sie das niedrigste Bit, indem Sie den Inhalt des Registers um ein Bit nach rechts verschieben (in Richtung des unteren Bits) und das höchste Bit mit einer 0 füllen. 4. wenn das niedrigste Bit 0 ist: Schritt 3 wiederholen (erneut verschieben) Wenn das niedrigste Bit 1 ist: Das CRC-Register ist isoorthogonal zum Polynom A001 (1010 0000 0000 0001); 5. Wiederholen Sie die Schritte 3 und 4, bis es 8 Mal nach rechts verschoben wird, sodass alle 8-Bit-Daten verarbeitet sind. 6. Wiederholen der Schritte 2 bis 5 für die nächsten 8-Bit-Daten; 7. Das letzte erhaltene CRC-Register ist der CRC-Code (der erhaltene CRC-Code ist niedrig vor hoch). Fehlerbehebung 1. Das Windblatt dreht sich nicht richtig und hat eine große Hysterese. Es befinden sich Fremdkörper oder stecken aufgrund des langfristigen Gebrauchs im Lager fest. Bitte senden Sie den Sensor zur Bearbeitung an das Unternehmen zurück. 2. Der Anzeigewert des Messgeräts ist bei der RS485-Ausgabe nicht korrekt. Mögliche Verkabelungsprobleme oder Fehler der seriellen Kommunikationsschnittstelle, um die richtigen Daten zu erhalten. Bitte überprüfen Sie, ob die Verkabelung korrekt und fest ist, ob die serielle Schnittstelle belegt ist und ob die Einstellung der seriellen Schnittstelle korrekt ist. Wenn dies nicht der Fall ist, wenden Sie sich bitte an den Hersteller.13 Windschalenstruktur: Der Windgeschwindigkeitsteil nimmt die traditionelle Struktur mit drei Windschalen an, und der Windbecher besteht aus importiertem ABS-Material, das eine hohe Festigkeit und einen guten Start aufweist. 2Hohe Genauigkeit: Die genaue Signalverarbeitungseinheit kann alle Arten von Signalen entsprechend den Anforderungen des Benutzers ausgeben, mit großem Bereich, guter Linearität, bequemer Beobachtung, stabil und zuverlässig. 3Professional: Die interne Verwendung von genauen Winkelsensoren und die Verwendung von Windfahnenreaktionen mit geringer Trägheit auf die
