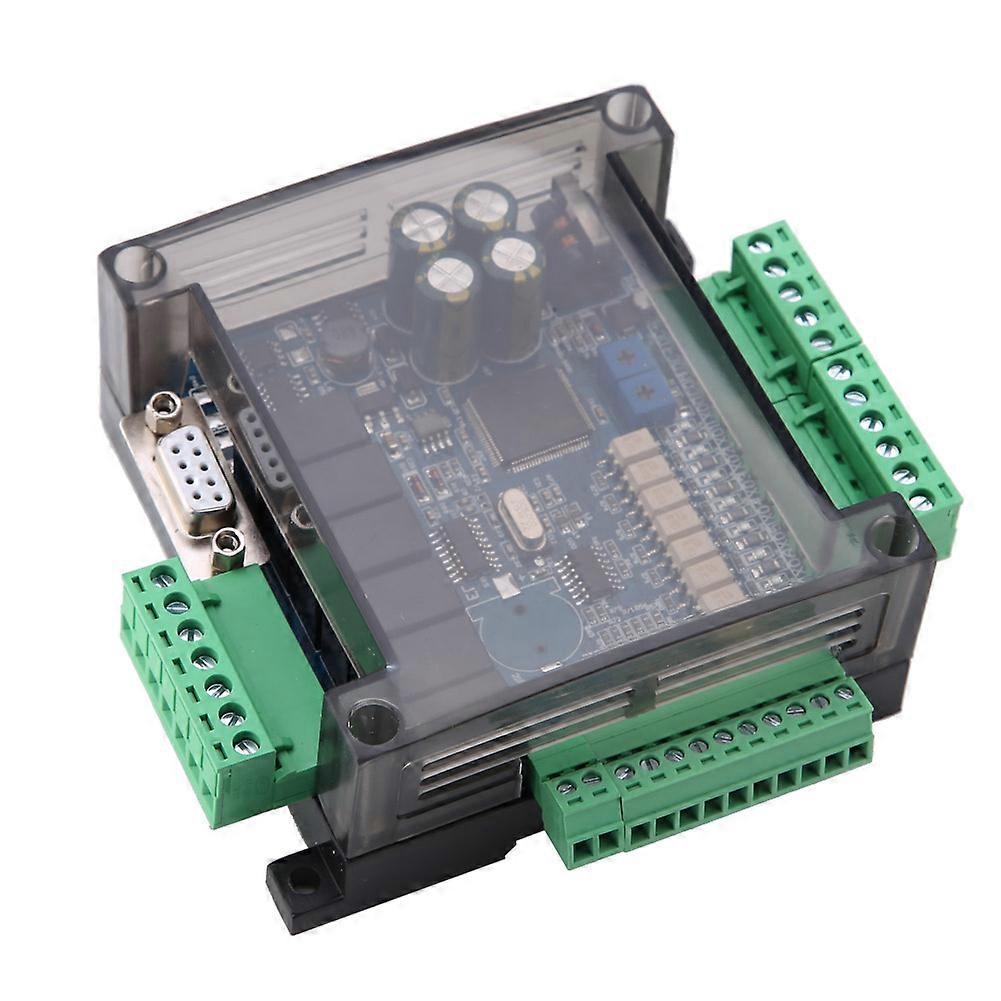

Merkmale: _x000D__x000D_Input Punkt X Element x0-x7, DC24 Eingang, niedriger Pegel gültig. X0-5 ist der High-Speed-Zähleingang (Standard: 12K, 100 kHz optional). _x000D_Output analoge Spannung WR3A, entsprechend dem Wert 0-4095. _x000D_The maximale Drehzahlstrom beträgt 1 A. Externe Last mit gemeinsamem Abschluss + 24, das andere Ende erhielt den SPS-Ausgangsanschluss Y. _x000D_Y0-Y5 ist wahlweise Relais- oder Transistorausgang, Relaisausgangsstrom 5A. Der Transistorausgang DC24V, der Strom maximal 1A. _x000D_Intermediate Relais M: M0-M3071 kann der Erhaltungsbereich für die Verlustleistung eingestellt werden. _x000D__x000D_Specification: _x000D_Weight: 239 g / 8.4oz_x000D_Input Punkt: 8 _x000D_Output Punkt: 6 _x000D_Power Versorgungsspannung: DC24V _x000D_Output Strom: 5A _x000D_Analog Eingang: 6AD _x000D_Analog Ausgang: 2DA _x000D_High Geschwindigkeitsanzahl: 6 Straße 12K optional 100K _x000D_Pulse Ausgang: Nein _x000D_Floating Punkt: Unterstützung _x000D_Step Motor: Keine Unterstützung _x000D_Memory Kapazität: 8000 Schritt _x000D_Programming Software: GX-Entwickler oder GX arbeitet _x000D_Program Schritten: 8000 steps_x000D_Two Kommunikationsports: _x000D_One serielle RS232 (DB9)-Kommunikationsport ist FX3u-Protokoll 38400,7, E, 1; _x000D_One RS485 (485 optionale Konfiguration) (Kommunikationsprotokoll kann auf D8120 eingestellt werden)._x000D_The Ausgangspunkt Y-Element: _x000D_Y0-Y5 ist ein optionaler Relais- oder Transistorausgang, Relaisausgangsstrom 5A. Der Transistorausgang DC24V, der Strom maximal 1A. _x000D_Y0-1 ist der Hochgeschwindigkeits-Ausgangsanschluss (maximal 100K). Die PWM-Periode beträgt 0-32767US. Der Strom mit hoher _x000D_The maximale Drehzahl beträgt 1 A. Externe Last mit gemeinsamem Abschluss + 24, das andere Ende erhielt den SPS-Ausgangsanschluss Y. _x000D_Analog Eingang: _x000D_Six-Wege-Analogeingang, 12-Bit-Genauigkeit, Eingangsspannung: 0-10 V, 0-20 mA; Lesen Sie die analoge Größe mit der RD3A-Direktive ab. Die entsprechenden Werte 0-4095. Zwei-Wege-Potentiometer-Analogeingang, D8030, D8031. _x000D_Analog Ausgang: _x000D_2-Kanal-Analogausgang, 12-Bit-Genauigkeit, Ausgangsspannung: 0-10 V. Ausgangsanalogspannung WR3A-Anweisung, entsprechend dem Wert 0-4095._x000D_Intermediate Relais M: M0-M3071, der Leistungsverlusterhaltungsbereich kann set._x000D_Step Punkt S: S0-1023 sein, der Speicherbereich für das Ausschalten kann auf S0-S1023_x000D_100Ms eingestellt werden Timer: t0-t199, akkumulatives Ausschalten speichert T184-t199_x000D_10Ms Timer: T200-T249, akkumulatives Ausschalten spart T246-T249_x000D_1Ms Timer: T250-T383, wobei T250-255 cumulative_x000D_16-Bit-Zähler ist: C0-C199, ausschalten, um C100-199_x000D_32-Bit-Zähler zu sparen: C200-C219, ausschalten, um C220-C234_x000D_32-Bit-Hochgeschwindigkeitszähler zu sparen: C235-255; C235-240 ist ein einphasiger Zähler, der keine Frequenzverdopplung hat; C241-240 ist ein einphasiger Zähler mit doppelter Frequenz; C247-249 ist ein zweiphasiger Zähler, der keine Frequenzverdopplung hat; C250-252 ist ein zweiphasiger Zähler mit doppelter Frequenz; C253-255 ist ein zweiphasiger Zähler mit 4-facher Frequenz; _x000D_Register D: D0-D7999, Speicherbereich beim Ausschalten kann auf d0-7999 eingestellt werden, _x000D_Indirection Zeiger V, Z: V0-7, Z0-7_x000D_P Subroutine Sprungnummer: P0-63_x000D_I Interrupt: X0-5 externer Interrupt. Timer-Interrupt (1MS). Der Zähler besteht aus interrupted._x000D_Special M-Komponenten: M8000 ist im Betrieb normalerweise geschlossen, M8002 ist ein elektrischer Impuls, M8011 ist ein 10Ms Impuls, M8012 ist ein 100Ms Impuls, M8013 ist ein 1s-Impuls, M8014 ist eine Minute pulse._x000D__x000D_Package Liste:_x000D_1x SPS-Steuerplatine 1Eingangspunkt X-Element x0-x7, DC24-Eingang, niedriger Pegel gültig. X0-5 ist der High-Speed-Zähleingang (Standard: 12K, 100 kHz optional). 2Analoge Ausgangsspannung WR3A-Anweisung, entsprechend dem Wert 0-4095. 3Der maximale Drehzahlstrom beträgt 1 A. Externe Last mit gemeinsamem Abschluss + 24, das andere Ende erhielt den SPS-Ausgangsanschluss Y. 4Y0-Y5 ist ein optionaler Relais- oder Transistorausgang, ein Relaisausgangsstrom von 5 A. Der Transistorausgang DC24V, der Strom maximal 1A. 5Zwischenrelais M: M0-M3071, der Leistungsverlusterhaltungsbereich kann eingestellt werden.
