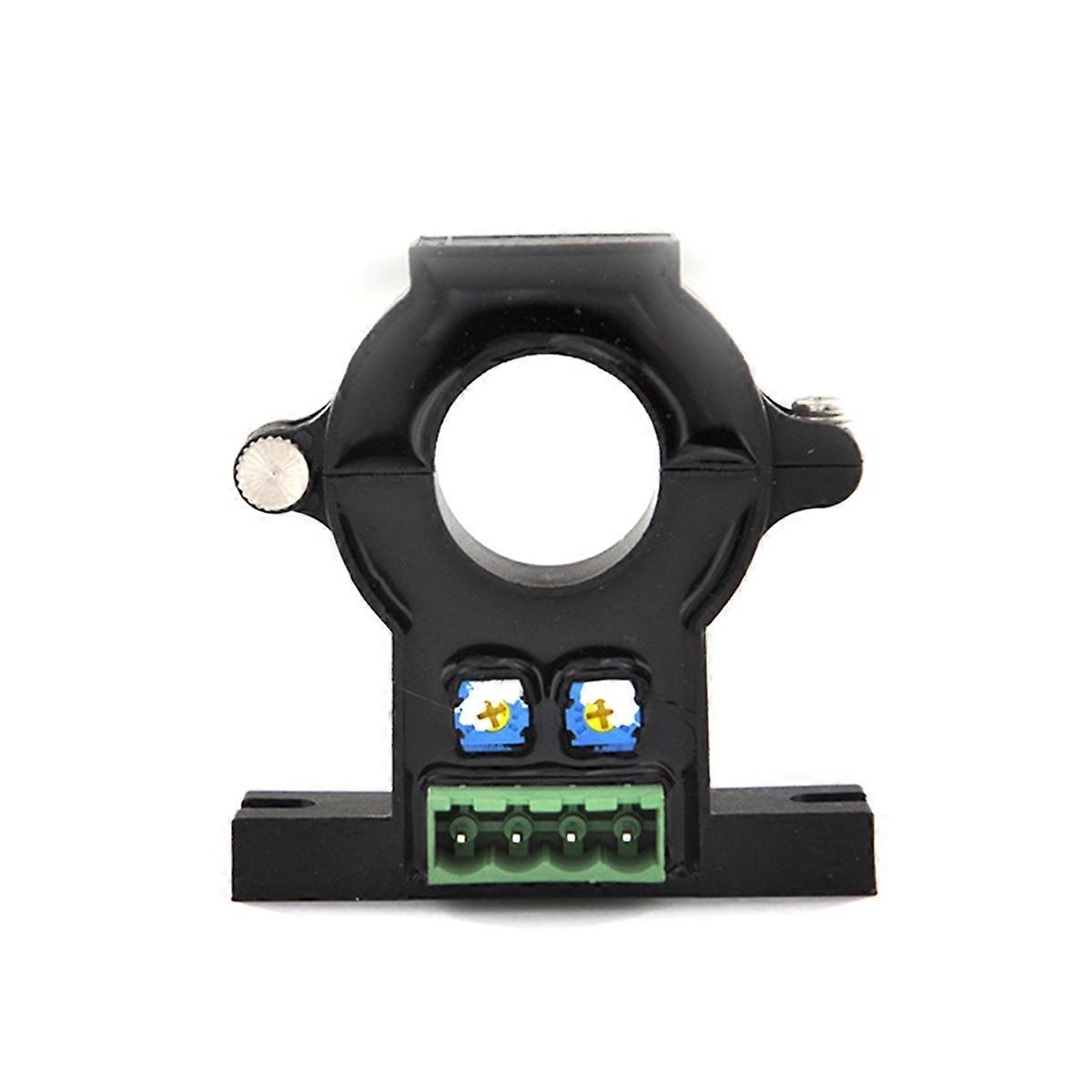

Hall-Stromsensoren werden hauptsächlich zur Isolierung und Umwandlung von Wechsel-, Gleich-, Impuls- und anderen komplexen Signalen eingesetzt. Durch den Hall-Effekt umgewandelte Signale können direkt von AD-, SPS-, Sekundärzählern und anderen Geräten erfasst werden. Hall-Stromsensoren werden häufig zur Erfassung und Regelung von Stromsignalen in der Stromüberwachung, Batterieanwendungen, Wechselrichtern, Solarstrommanagement, Gleichstromschränken, Gleichstrommotorantrieben, Galvanik-, Schweiß-, Frequenzumrichter- und USV-Servosteuerungssystemen eingesetzt. Sie zeichnen sich durch schnelle Reaktion, einen großen Messbereich, hohe Präzision, hohe Überlastfähigkeit, gute Linearität und hervorragende Entstörungsfähigkeit aus. Nenneingang: 0–500 A DC oder 0–500 A AC. Nennausgang: 0–5/4 VDC. Öffnung: 20 mm. Stromversorgung: 12–15 VDC. Genauigkeit: Klasse 1,0. Reaktionszeit: 5 µs. Installation: Anklemmbares (Split-Core) Messkabel und Schraubbefestigung am Panel. Erscheinungsbild: Kleines Gehäuse, geringer Stromverbrauch, erweiterter Messbereich Der Stromsensor der AHKC-Serie ist zwischen Primär- und Sekundärwicklung isoliert und eignet sich zur Messung von Impulsströmen. Verdrahtung des Eingangs der Hilfsstromversorgung und des Signalausgangs 1. Beim Einsatz des Hall-Sensors ist auf die Kopplung zwischen Primär- und Sekundärwicklung zu achten, um optimale dynamische Eigenschaften und Empfindlichkeit zu erzielen. Der Einzelleiter sollte vollständig ausgefüllt sein. Es wird empfohlen, die Gewindebohrung des Hall-Sensormoduls vollständig zu verwenden. 2. Beim Einsatz des Hall-Sensors wird die beste Messgenauigkeit unterhalb des Nenneingangsstroms erreicht. Liegt der gemessene Strom deutlich unter dem Nennwert, können zur Erzielung höchster Genauigkeit Primärwicklungen mit mehreren Windungen verwendet werden (IpNp = Nennamperewindungen). Die Temperatur der primärseitigen Zuleitung darf 80 °C nicht überschreiten. 3. Bei normalem Betrieb des Hall-Stromsensors darf die Hilfsstromversorgung nicht mehr als 20 % des Kalibrierwerts betragen. 4. Der Hall-Stromsensor darf während der Installation und des Betriebs nicht aus einer Höhe von 1 m fallen. 5. Nullpunkt und Endwert des Reglerpotentiometers können nicht eingestellt werden. 6. Eine zusätzliche Stromversorgung muss separat bereitgestellt werden. 7. Die positiven und negativen Pole dürfen nicht vertauscht werden. Farbe: wie abgebildet Material: Kunststoff Lieferumfang: 1 * Hall-Stromsensor Nur der oben genannte Lieferumfang, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Displays können dazu führen, dass die Farbe des abgebildeten Artikels leicht vom tatsächlichen Produkt abweicht. Die zulässige Messabweichung beträgt +/- 1–3 cm.
