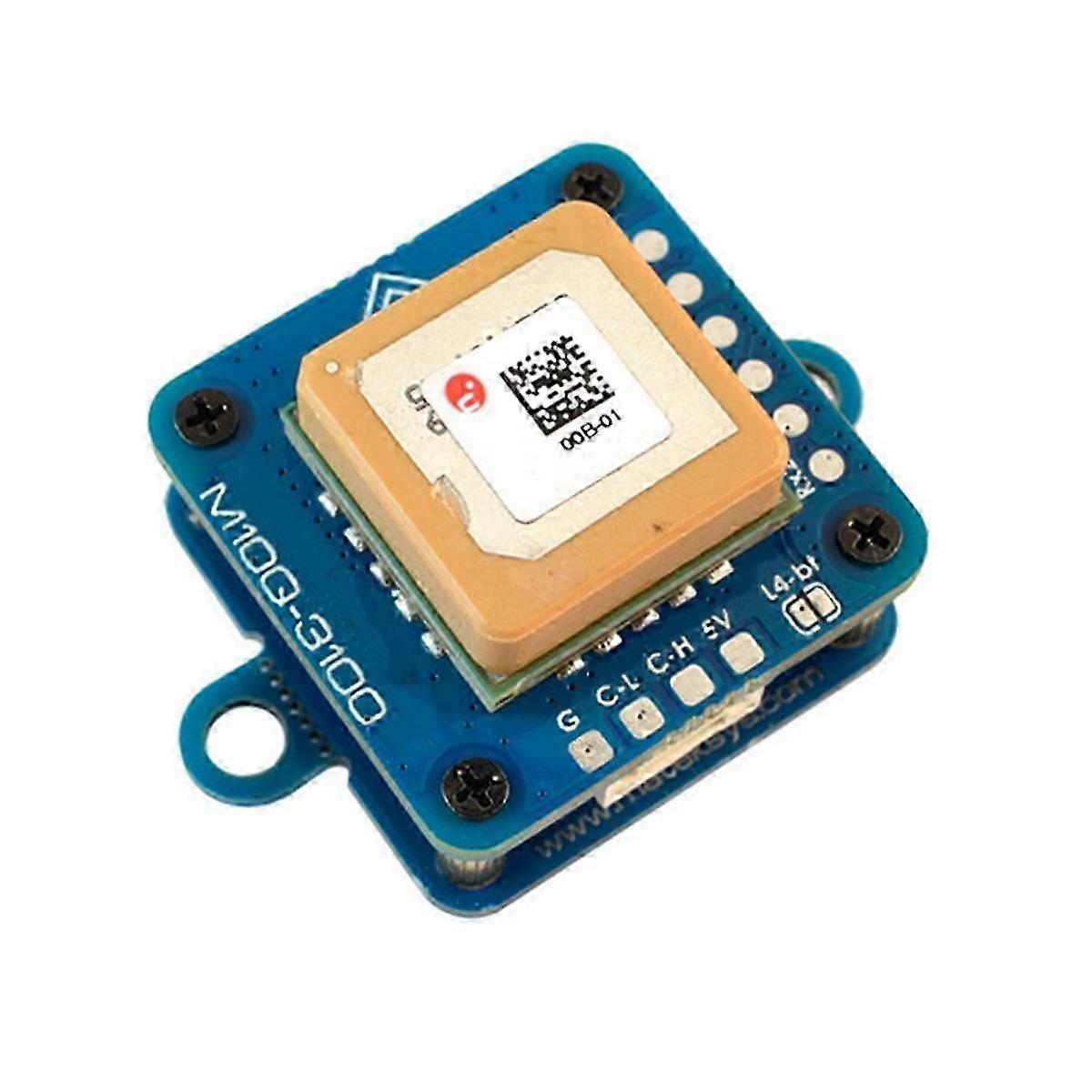

Der M10Q-3100 basiert auf der Firmware AP_Periph ArudPilots und ist ein GNSS+COMPASS-Peripheriegerät mit CAN/DroneCAN- und UART/MSP-Schnittstellen M10Q-3100 verwendet GNSS mit mehreren Konstellationen, das von der u-M10-Serie unterstützt wird. Es handelt sich um einen gleichzeitigen GNSS-Empfänger, der mehrere GNSS-Systeme empfangen und verfolgen kann Dank der Multiband-HF-Frontend-Architektur können alle vier wichtigen GNSS-Konstellationen, GPS, GLONASS und BeiDou, gleichzeitig empfangen werden Die 15 x 15 mm2 Patch-Antenne mit hoher Verstärkung bietet die beste Balance zwischen Leistung und geringer Größe. Das omnidirektionale Antennenstrahlungsmuster erhöht die Flexibilität bei der Geräteinstallation Der M10Q-3100 integriert einen industrietauglichen Kompass RM3100, der eine hohe Auflösung, einen geringen Stromverbrauch, keine Hysterese, einen großen Dynamikbereich und hohe Abtastraten bietet. GNSS u-M10-Serie (GPS, GLONASS und BeiDou) Magnetischer Kompass RM3100 Patch GNSS Antenne 15 x 15 x 4mm CAN-Knoten-MCU STM32L431xC Schnittstelle CAN(C-H, C-L), DroneCAN-Protokoll UART2((TX2), MSP-Ausgang debug, SWCLK & SWDIO CAN-Bootloader-LED, Blau Schnelles Blinken, Booten Langsames Blinken, funktioniert GNSS-LED, Grün Nach dem Einschalten leuchtet es dauerhaft Blinken (1Hz), wenn GNSS 3D fixiert hat 3,3V LED, Rot Stromversorgung für M10Q-3100-Platine: 4,5 ~ 5,3 V @5V Pad / Pin Stromverbrauch: 50mA Betriebstemperaturen: -20~85 C Firmwares AP_Periph: MatekL431-GPS Update über das DroneCAN GUI Tool oder den Mission Planner (AP_Periph.bin) Update über STLink (AP_Periph_with_bl.hex) (Aufgrund unterschiedlicher Chargen sind die aufgedruckten Wörter auf dem Produkt unterschiedlich, was sich nicht auf die Verwendung auswirkt) Material: Leiterplatte Farbe: Blau Packungsinhalt: 1 x M10Q-3100 1 x JST--4P auf JST--4P 20cm Silikondraht Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexion und unterschiedliche Displays können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der Realität abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
