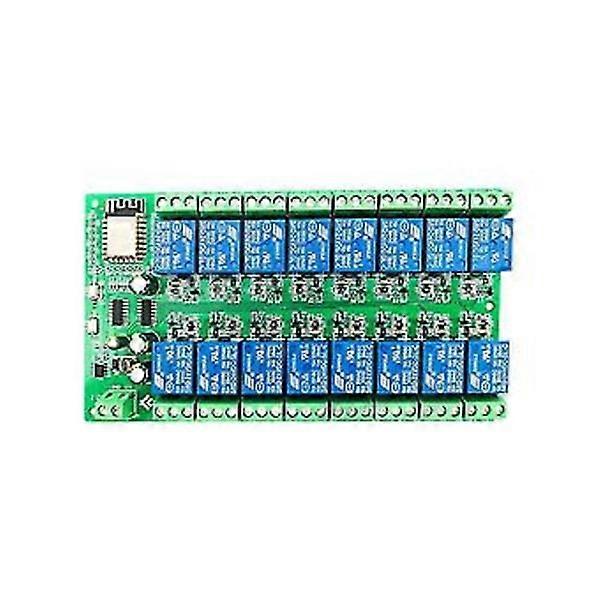

Ausgereiftes und stabiles ESP-12F WiFi-Modul onboard mit 4 MB Flash-Kapazität. Der I/O-Port und der UART-Programm-Download-Port für das WLAN-Modul werden alle herausgeführt, um die Sekundärentwicklung zu erleichtern. Der Stromversorgungsmodus unterstützt DC12V. Verfügt über eine Reset-Taste und eine programmierbare Taste für das integrierte WiFi-Modul. ESP-12F unterstützt Entwicklungstools wie Eclipse/für Arduino IDE, und für die Arduino-Entwicklungsumgebung werden Referenzprogramme bereitgestellt. Integriertes 16-Kanal-Relais mit 24 V/10 A, Ausgangssignal geeignet für die Steuerung von Lasten mit Betriebsspannungen zwischen AC 250 V/DC 30 V. Enthält integrierte Anzeige-LEDs für Stromversorgung, Relaisstatus und Modulaktivität. Zwei integrierte Schieberegister (74HC595) steuern die Relaisschalter. Das 16-polige Relais wird von zwei kaskadierten 74HC595 gesteuert, so dass das entsprechende Steuerprogramm für das 595 zum Öffnen und Schließen des Relais benötigt wird. Ein Referenzprogramm wurde zur Verfügung gestellt. Brenn- und Schreibanschluss: GND, Rx, Tx und 3,3 V ESP8266 sind jeweils mit GND, Tx, Rx und 3,3 V eines externen seriellen TTL-Port-Moduls verbunden. IO0 muss während des Downloads mit GND verbunden sein, und dann sollten IO0 und GND nach dem Download getrennt werden. Relaisausgangsklemme: NC: Normal geschlossenes Ende, das Relais wird vor dem Ausschalten mit COM kurzgeschlossen und nach dem Ausschalten getrennt; COM: Gemeinsames Ende. NO: Normalerweise offenes Ende, das Relais wird vor der Erregung getrennt und nach der Erregung mit COM kurzgeschlossen. Farbe: Grün Material: Kunststoff Packungsinhalt: 1 x Development Board (Nur der oben genannte Packungsinhalt ist enthalten, andere Produkte nicht.) Hinweis: Licht und unterschiedliche Displays können dazu führen, dass die Farbe des Objekts auf dem Bild leicht von der Farbe des Originals abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
