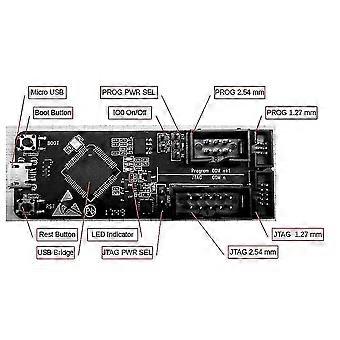

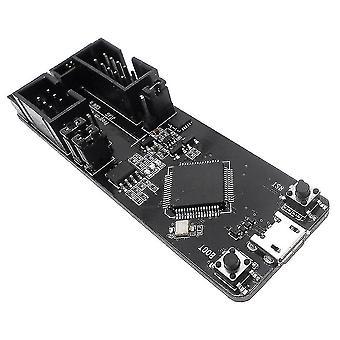

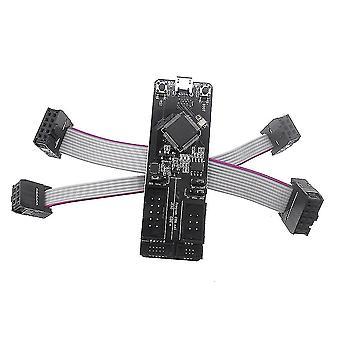

1. ESP-Prog ist ein Entwicklungs- und Debugging-Tool mit automatischem Download der Firmware, serieller Kommunikation, JTAG-Online-Debugging und anderen Funktionen. Die automatische Download-Firmware und die seriellen Kommunikationsfunktionen sind für die Plattformen ESP8266 und ESP32 verfügbar, und die JTAG-In-Circuit-Debugging-Funktion ist für den ESP32 .2 verfügbar. ESP-Prog ist einfach und kann mit nur einem USB-Kabel an einen Computer angeschlossen werden. Der Computer kann die Download-Funktion und die beiden Ports, die der JTAG-Funktion entsprechen, erkennen.3. ESP-Prog kann über das Kabel an das Userboard angeschlossen werden. Der Steckverbinder ist in Gehäusen mit einem Rastermaß von 2,54 mm und 1,27 mm mit einem narrensicheren Design erhältlich. Die Benutzerplatine muss die Programm- (6-polig) und JTAG-Anschlüsse (10-polig) in der entsprechenden Reihenfolge platzieren.4. In Anbetracht der Tatsache, dass die Versorgungsspannung verschiedener Benutzerplatinen unterschiedlich sein kann, können die beiden Schnittstellen des ESP-Prog eine 5-V- oder 3,3-V-Versorgung über die Stiftleiste auswählen, die eine starke Kompatibilität aufweist. Schritte für die Verwendung:1. das ESP-Prog Debug Board und den USB-Anschluss am Rechner über ein USB-Kabel.2. Installieren Sie den FT2232HL Chiptreiber auf der Computerseite. Der Computer erkennt zwei Ports, was darauf hinweist, dass der Treiber erfolgreich installiert wurde.3. die Pin-Stiftleiste zur Auswahl der Versorgungsausgangsspannung an der Programm-/JTAG-Schnittstelle.4. die Debug-Platine und die ESP-Produktplatine mit dem grauen Kabel.5. Der automatische Download und das JTAG-Debugging des ESP32-Produktboards können mithilfe von Software oder Skripten erreicht werden. Größe: 73,4 mm x 25,1 mmSchnittstelle: Programm; JTAG-Nummer: ESP-Progcolor:SchwarzMaterial:ABSPackageinhalt:1 x Programm-Downloader2 x KabelNur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Displays können die Farbe des Artikels ein wenig vom Original abweichen. Der zulässige Messfehler beträgt +/- 1-3cm.
