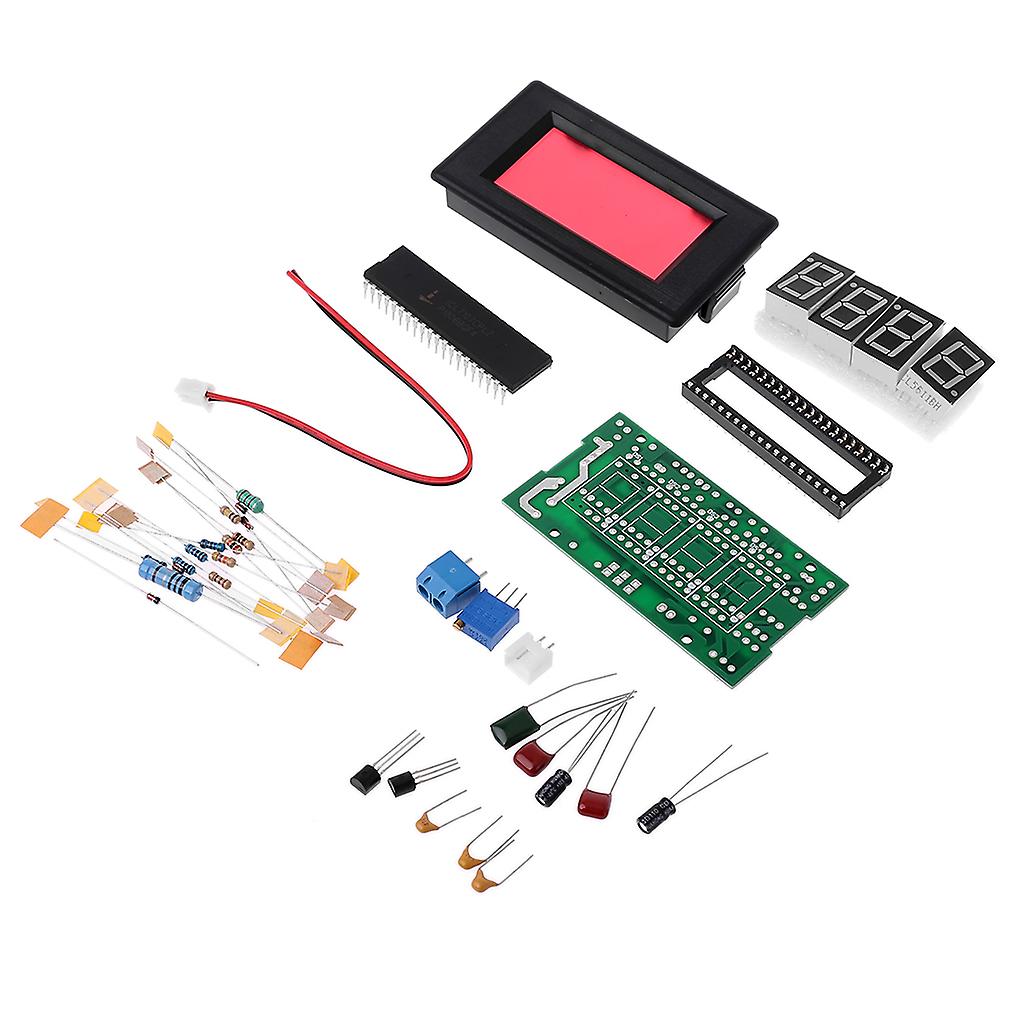

nagelneu und hochwertig Prinzip der Schaltung: Das AMM-TE-Amperemeter besteht hauptsächlich aus ICL7107, Stromkreis, Referenzspannungsquelle, Eingangsschaltung und Anzeigeschaltung. 1.ICL7107 ist ein BCD-Ausgangs-Integral-Typ A/D-Umwandlungschip, sein interner umfasst ; Lineare Verstärkung, analoger Schalter, Oszillation, Display-Ansteuerung usw. 2. Der Leistungskreis ist in positive und negative Leistung unterteilt. Die positive Leistung wird durch J2,C8-Filterung zugeführt. Negativ besteht aus R8, Q1, L1, C6, C7, für D2, D3 und ZD1, die eine Spannung von -5 V erzeugen, die vom 26. Pin des Chips eingegeben wird. 3. Die Referenzspannungsquelle besteht aus R1, R2, VR1, R9, U2. Der 36-polige Pin ist der Eingangspin für die Referenzspannung. Stellen Sie das VR1-Potentiometer so ein, dass die 36-polige Spannung 100 mV beträgt. 4. Die Eingangsschaltung besteht aus J1, R5, R6 und C3. Wenn der Strom des gemessenen Stromkreises durch R5 fließt, erzeugt er eine Spannung an R5. Diese Spannung wird über die R6-Strombegrenzung in den 31-poligen Chip eingegeben und verarbeitet, C3 ist der Eingangsspannungsfilterkondensator. 5. Die Anzeigeschaltung besteht aus DS1-DS4, für D1, D4 können 4 digitale Röhren direkt vom Chip angesteuert werden. R10 ist der Strombegrenzungswiderstand der Dezimalpunkte der Digitalröhren DS1-DS3. Debuggen des fertigen Produkts: 1. Nach dem Anschließen an DC 5V (bitte beachten Sie die Polarität) zeigt die Digitalröhre -.000 oder .000 an, dies ist normal. 2. Verwenden Sie das Multimeter, um die Spannung zwischen dem 36-poligen und dem 35-poligen Chip zu messen, und stellen Sie das VR1-Potentiometer auf 100 mV ein. für Schlüsselpunkte Spannungsreferenzwert: 1. Chip 1-polig und 21-polig: 5V. 2. Chip 36-polig und 21-polig: 100mV, 3. Chip 26-polig und 21-polig: -5V. Spezifikation: Material: PCB + Metall + Kunststoff Typ: Digitales Amperemeter-Kit Panel-Größe: 79 x 44 mm / 3,11 x 1,73 Zoll Größe der Halterung: 71 x 39 mm / 2,8 x 1,53 Zoll Menge: 1 Stück Elektrizität Parameter: Arbeitsspannung: für DC 5V Arbeitsstrom: 35 mA Genauigkeit: 1mA Messbereich: 0 - 2A Anzeige über dem Bereich: Primazanzeige 1/-1 Displayfarbe: Rot Menge: 1Set Anmerkung: Aufgrund des Unterschieds zwischen den verschiedenen Monitoren spiegelt das Bild möglicherweise nicht die tatsächliche Farbe des Artikels wider. Vielen Dank! Das Paket beinhaltet: 1 Satz x Digitales Amperemeter-Kit
