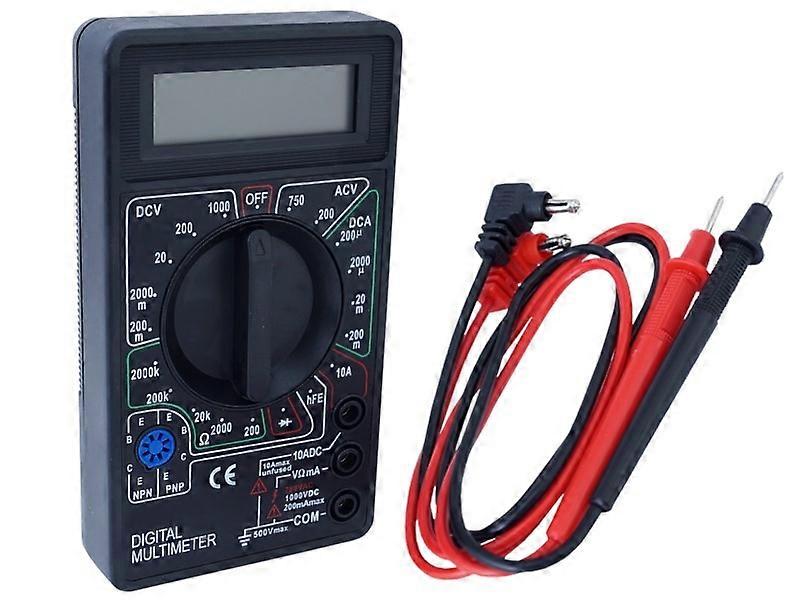

Das Spannungsmessgerät ist für den Heimgebrauch und für Elektrofachleute geeignet. Das Messgerät wird zur Messung von Gleichspannung, Wechselspannung, Gleichstromdurchfluss und Widerstand eingesetzt. Das gut ablesbare Display erleichtert das Ablesen der Messergebnisse. Spezifikation: 19 Schalterbereiche COM-Buchse: Messbuchse, schwarzer "-""-"-Draht Eingangsbuchse: VΩmA, rotes Kabel "+", Messung V, A (außerhalb des 10A-Bereichs), R. 10A-Steckdose: Messbuchse für 10A-Bereich, roter "+"-Draht Transistor-Messbuchse Überlastschutz Automatische Abschaltung Anzeige für schwache Batterie Akustische Anzeige Verwendung: Eine Gleichstrommessung: Stellen Sie den Bereichsschalter auf den entsprechenden DCA-Bereich ein. Verbinden Sie das rote Messkabel mit der VΩmA-Buchse (bis zu 200mA, für Strom über 200mA bis zu 10A ist eine 10A-Buchse) und das schwarze mit der COM-Buchse. Stecken Sie die Messleitungen in Reihe in den zu messenden Stromkreis. Lesen Sie den Wert auf dem Display ab (Polarität der abgebildeten roten Messleitung). Spannungsmessung V DC und V AC: Stellen Sie den Bereichsschalter auf den entsprechenden DCV- und ACV-Bereich ein (wenn Sie die gemessene Spannung nicht kennen - wählen Sie den größten Bereich). Schließen Sie das rote Messkabel an die VΩmA-Buchse und das schwarze Kabel an die COM-Buchse an. Stecken Sie parallele Messleitungen in den zu messenden Stromkreis. Lesen Sie den Wert auf dem Display ab (Polarität der abgebildeten roten Messleitung). Transistor-Test: Stellen Sie den Schalter für den Messbereich auf die Position hFE. Stecken Sie die Transistorklemmen (ECBE) (PNP/NPN) entsprechend in die Prüfbuchse. Lesen Sie den ungefähren hFE-Wert (Ib=10μA / Vce=2,8V) ab. Trennen Sie die Messleitungen vor der Messung von den zu messenden Stromkreisen. Dioden-Test: Verbinden Sie das schwarze Messkabel mit der COM-Buchse und das rote Kabel mit dem VΩmA. Stellen Sie den Bereichsschalter auf Position und schalten Sie die rote Messleitung auf die Anode und die schwarze Leitung auf die Kathode der zu messenden Diode. Das Messgerät zeigt die ungefähre Durchlassspannung der Diode an. Wenn die Drähte vertauscht sind, wird "1" angezeigt. Messung des Widerstands: Verbinden Sie das schwarze Messkabel mit der COM-Buchse und das rote Kabel mit dem VΩmA. Stellen Sie den Messbereichsschalter auf Ω und verbinden Sie die Messleitungen mit dem zu messenden Widerstand. Lesen Sie den Wert auf dem Display ab.
