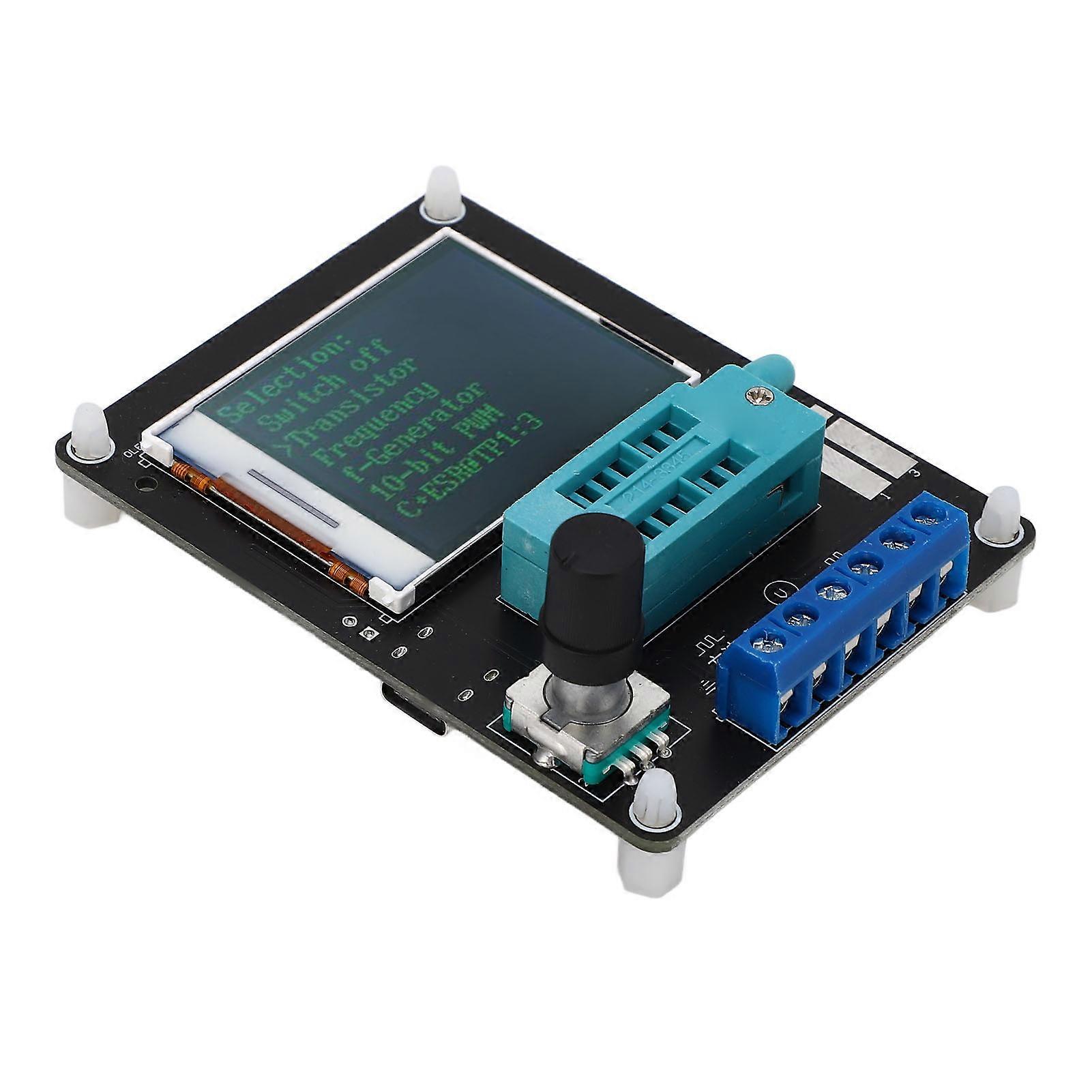

Artikeltyp: Transistor-Tester Material: Leiterplatte Modell: GM328A Eingangsspannung: DC5V Typ C Netzteil Betriebsspannung: ca. 30mA Plug-In-Messung: Unterstützung Patch-Messung: Unterstützung Negativ mit Strom: Ohne Batterie Steuerungsmethode: Encoder Bildschirm: 1,77 Zoll TFT-Farbbildschirm Produktbeschreibung. Der rotierende Codierschalter verfügt über 6 Betriebsmethoden: kurzes Drücken, langes Drücken, Linksdrehung, Rechtsdrehung, Drücken und Halten der Linksdrehung, Drücken und Halten der rechten Drehung. Drücken Sie es im ausgeschalteten Zustand, um das Gerät einzuschalten und mit dem Testen zu beginnen. Wenn das Gerät nach einem Test nicht erkannt wird. Halten Sie den Schalter gedrückt oder drehen Sie den Schalter nach links oder rechts, um das Funktionsmenü aufzurufen. Sobald Sie das Funktionsmenü aufrufen, können Sie den linken und rechten Schalter über oder unter dem Menüpunkt auswählen. Um eine Funktionsposition einzugeben, drücken Sie kurz den Schalter. Wenn Sie eine Funktion beenden müssen, halten Sie den Schalter gedrückt. 1. Die Kalibrierung des Testers wird verwendet, um die Fehler seiner eigenen Komponenten zu beseitigen und die endgültigen Testergebnisse genauer zu machen. Die Kalibrierung unterteilt sich in eine Schnellkalibrierung und eine Vollfunktionskalibrierung. 2. Schnelle Kalibrierungsmethode: Verwenden Sie den Draht, um drei Testpunkte TP1, TP2, TP3 kurzzuschließen, und drücken Sie dann die Testtaste, während Sie den Bildschirm beobachten. Die Bildschirmfarbe ändert sich zu Weiß auf Schwarz und die Meldung "Selbsttest-Modus...? " erscheinen. angezeigt wird, drücken Sie die Testtaste, um den schnellen Kalibrierungsprozess aufzurufen. Wenn die Eingabeaufforderung "Selbsttest-Modus...? " erscheint, wenn innerhalb von 2 Sekunden keine Taste gedrückt wird, wird der normale Prüfvorgang eingegeben und am Ende werden die Drahtwiderstandswerte der kurzgeschlossenen Testpunkte TP1, TP2 und TP3 angezeigt. Nach dem Aufrufen des Schnellkalibrierungsprozesses werden unabhängig davon einige Daten auf dem Bildschirm angezeigt. Warten Sie, bis eine blinkende Zeichenkette auf dem Bildschirm erscheint "Sonde isolieren!" Entfernen Sie danach die kurzgeschlossenen Kabel TP1, TP2 und TP3. Warten Sie, bis die Zeichenfolge "Test End" auf dem Bildschirm angezeigt wird und die Schnellkalibrierung abgeschlossen ist. Verwenden Sie für die erste Kalibrierung den Kalibrierungsmodus mit vollem Funktionsumfang. 3. Für die Kalibrierung der vollen Funktion ist der Zugriff über das Funktionsmenü und ein zusätzlicher 220-NF-Kondensator erforderlich. Die Kalibrierung mit voller Funktion führt zu einem umfassenderen Kalibrierungsprozess und dauert länger. Sobald Sie sich im Funktionsmenü befinden, drehen Sie die Testtaste auf den Menüpunkt "Selbsttest" und drücken Sie die Testtaste erneut, um den vollen Funktionskalibrierungsprozess aufzurufen. Zuerst erscheint die blinkende Zeichenkette "short Probes!" auf dem Bildschirm, und dann, wie bei einer schnellen Kalibrierung, schließen Sie die drei Testpunkte mit Drähten kurz, und warten auf den Kalibrierungsprozess. Die blinkende Zeichenkette "Isolierte Sonden!" erscheint auf dem Bildschirm, wenn die Zeichenkette "1 - | | - 3>100nf" erscheint auf dem Bildschirm, die vorbereiteten 220nf-Kondensatoren sind auf den Prüfpunkten TP1 und TP3 installiert. Warten Sie, bis auf dem Bildschirm die Meldung "Test End" angezeigt wird, um den voll funktionsfähigen Kalibrierungsprozess abzuschließen.
