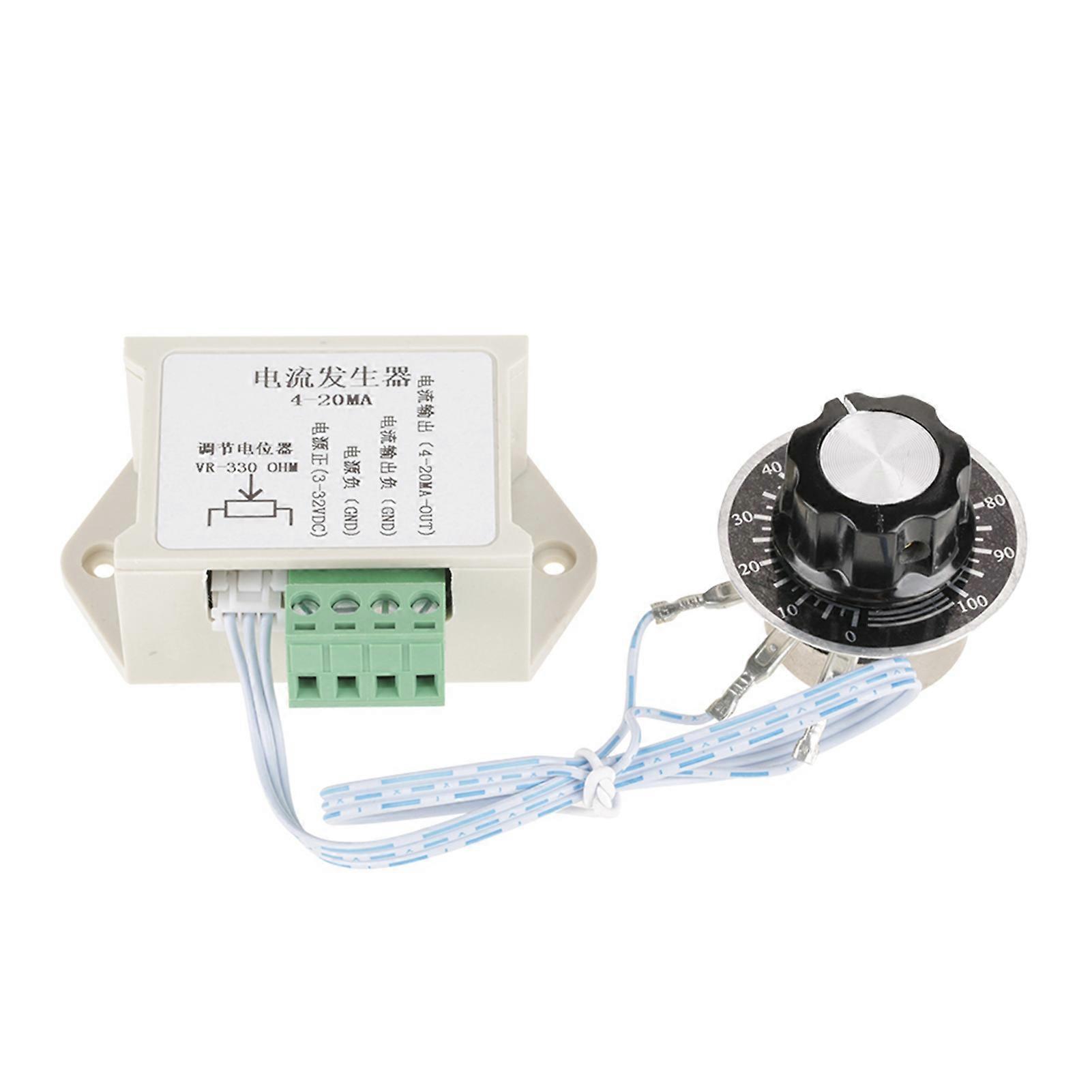

Funktionen: Die Eingangsleistung beträgt DC 3,3-30 V, die empfohlene Stromversorgung beträgt 12-24 VDC. Eingangsnetzteil, Produkt kann einen Stromausgang von 4-20 mA durch manuelles Einstellen des Potentiometers erzeugen, das für den Ausgang der Stromanalogmenge von 4-20 mA verwendet wird. Der Ausgangsstrom kann bei dem Einstellwert entsprechend der Einstellung automatisch konstant sein. Es kann auch als Konstantstromquelle verwendet werden, deren maximaler Ausgangsstrom 20 mA nicht überschreiten sollte. Universelle Stromversorgung des Moduls, kann für SPS, Frequenzumrichter, Servo verwendet werden. Der Stromverbrauch des Moduls beträgt weniger als 30 mA, unterstützt allgemeine Geräte. Leistungsbeschreibung: Typ: Stromgenerator Modell: 4-20mA Durchmesser des Potentiometer-Installationsgriffs: 10 mm Größe (L * B * H): 73 * 54 * 30 mm / 2,9 * 2,1 * 1,2 Zoll Lochabstand: 61 mm / 2,4 Zoll Passende Schrauben: M3 (NICHT im Lieferumfang enthalten) Gewicht: 74 g (ca.) Verdrahtung: 3-32V: DC-Stromversorgung positiv GND(links): Netzteil negativ GND (rechts): 4-20mA Ausgangsstrom negativ 4-20mA-OUT: 4-20mA Ausgangsstrom positiv Potentiometer: Stellen Sie den Ausgangsbereich von 4-20 mA ein, im Uhrzeigersinn zum Erhöhen, zum Verringern gegen den Uhrzeigersinn Anweisung: Über die Anpassung der Ausgangsimpedanz: Der Widerstand des Ausgangssignals muss die folgenden Anforderungen erfüllen Gemäß der Formel: I = U / R (Strom = Spannung / Widerstand) Der maximale Strom, den das Signalempfangsende erzeugen kann, entspricht also der Division der Versorgungsspannung durch den Signalwiderstand. Auf diese Weise hat der Stromgenerator noch einen gewissen Widerstand. Daraus ergibt sich eine Formel: Versorgungsspannung/(Signal Innenwiderstand + Stromgenerator Innenwiderstand) = Ausgangskonstantstrom Unser Modulnetzteil hat eine Spannung von 5-32 V, wenn also ein Niederspannungsnetzteil verwendet wird und der Signalinnenwiderstand groß ist, reicht der konstante Ausgangsstrom nicht aus. Die Anforderungen an die Signalanpassung sind unten aufgeführt: Bei einer 24-V-Stromversorgung darf der Signalwiderstand nicht größer als 1000 Ohm sein. Bei einer 12-V-Stromversorgung darf der Signalwiderstand nicht mehr als 500 Ohm betragen. Bei einer 5-V-Stromversorgung darf der Signalwiderstand nicht mehr als 200 Ohm betragen. Wenn Ihr Signalwiderstand größer als die oben genannten Parameter ist, können Sie die Versorgungsspannung verbessern oder den Innenwiderstand verringern, um eine ausreichende konstante Stromquelle zu gewährleisten. Beachten Sie, dass die Versorgungsspannung nicht mehr als 32 V betragen darf. Dieses Modul kann für SPS, Frequenzumrichter, Servo verwendet werden; Und wenn Sie diese Produkte verwenden, sollte die Spannung des Moduls zu Ihrer Schnittstelle passen. Wenn Sie sich nicht sicher sind, können Sie es zuerst mit 5 V, dann mit 12 V oder 24 V versuchen. Unter der Bedingung der normalen Funktion so weit wie möglich niedrige Spannung verwenden. Es gibt einen anderen Weg: Im Allgemeinen verfügt eine SPS, ein Frequenzumrichter oder ein Server über eine COM +, COM - Power Output Schnittstelle, die Stromversorgung kann direkt von hier aus erfolgen. Das Paket beinhaltet: 1 x Signalgenerator
