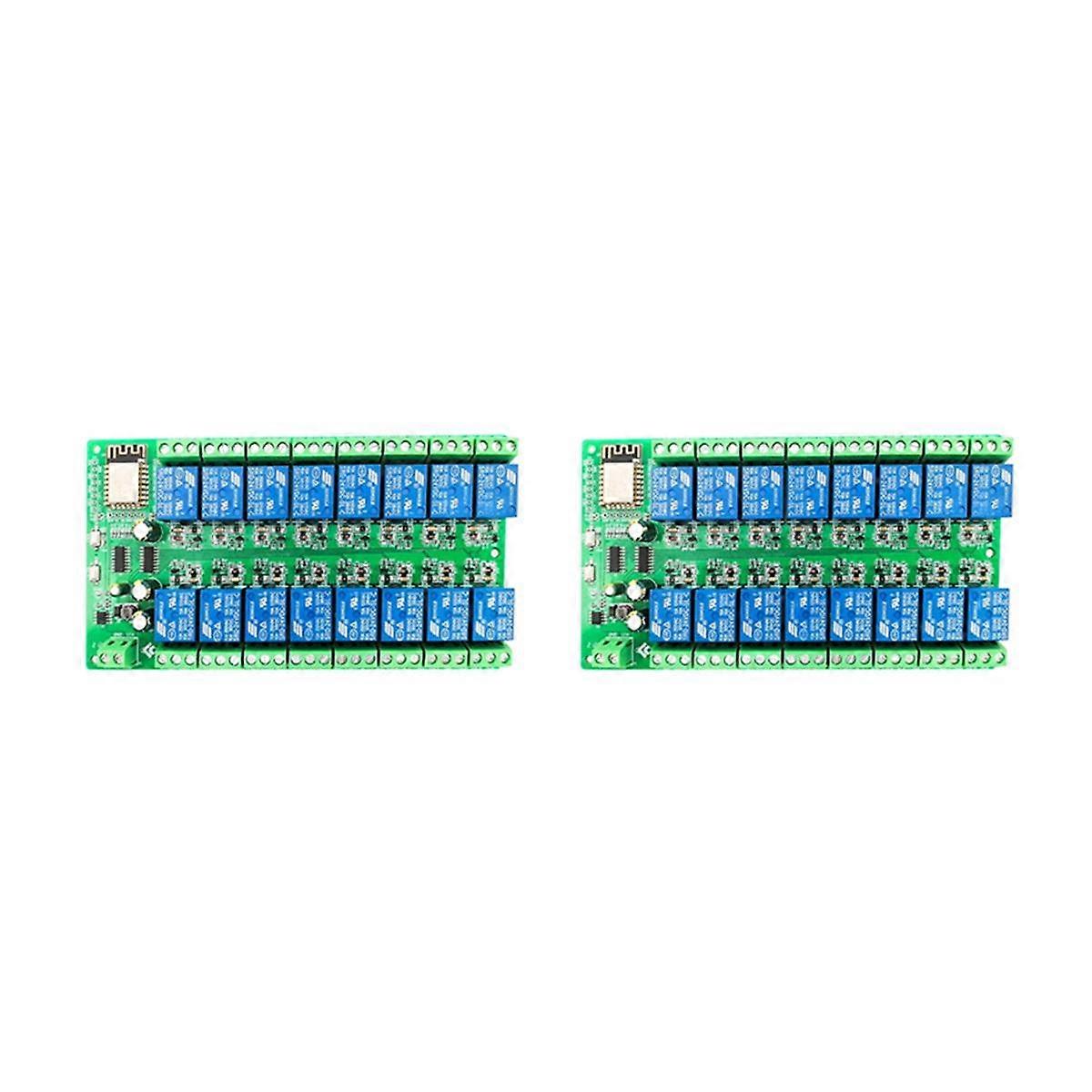

und stabiles ESP-12F WiFi-Modul an Bord, 4 MByte Flash mit großer Kapazität. Der E / A-Port und der UART-Programm-Download-Port des WiFi-Moduls werden alle herausgeführt, um die sekundäre Entwicklung zu erleichtern. Der Stromversorgungsmodus unterstützt DC12 V. Reset-Taste und eine programmierbare Taste für das integrierte WiFi-Modul. Esp-12f unterstützt die Verwendung von Eclipse / für LDE und andere Entwicklungswerkzeuge und stellt Referenzprogramme für Entwicklungsumgebungen zur Verfügung. Auf der Platine 16 Kanal 24 V / 10 A Relais, Ausgang Schaltsignal, geeignet für die Steuerung der Last, deren Arbeitsspannung innerhalb von AC 250 V / DC 30 V liegt. Integrierte Betriebsanzeige, Relaisanzeige und ein Modul mit LED. Zwei integrierte Schieberegister 74HC595 steuern den Relaisschalter. Das 16-polige Relais wird von zwei 74HC595-Kaskaden gesteuert, so dass das entsprechende Steuerprogramm von 595 zum Öffnen und Schließen des Relais benötigt wird. Das Referenzprogramm wurde zur Verfügung gestellt. Brenn- und Schreibanschluss: GND, Rx, TX und 3,3 V des esp8266 sind jeweils mit GND, TX, RX und 3,3 V des externen seriellen TTL-Port-Moduls verbunden. IO0 muss beim Herunterladen mit GND verbunden werden und IO0 und GND nach dem Download trennen. Relais-Ausgangsklemme: NC: stromlos geschlossenes Ende, das Relais wird vor dem Schließen mit com kurzgeschlossen und nach dem Schließen ausgesetzt; COM: Gemeinsames Ende. Nein: Normaler Start, das Relais wird vor dem Schließen angehalten und nach dem Schließen mit com kurzgeschlossen. Farbe: grün Material: Kunststoff Packungsinhalt: 2 x Entwicklungsboard Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexion und unterschiedliche Displays können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der Realität abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
