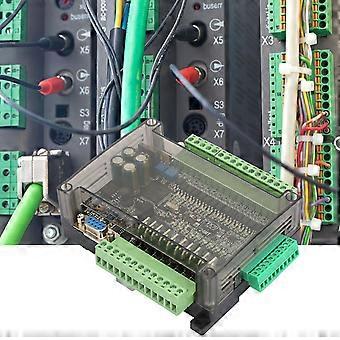

Funktionen: Das Schreiben von Anwendungen in der Kontaktplansprache unterstützt GX-Develoer, GX-WORK2. Unterstützung für Mensch-Maschine-Schnittstellenverbindungen, die Anwendung ist genau die gleiche wie bei FX3U. Unterstützung der Leiterprogrammierung, Herunterladen, Überwachen. Der Programmierport ist ein Port für das Herunterladen von Programmen und die Kommunikation mit der Mensch-Maschine-Schnittstelle. Diese SPS verwendet eine industrietaugliche 32-Bit-MCU mit starker Entstörung, und ihre Laufgeschwindigkeit übertrifft die ursprüngliche FX3U bei weitem. Diese Baudrate der SPS-Übertragung beträgt 38400. 14-Punkt-Eingang und 10-Transistor-Ausgang der Platine. Der Y0-Y3-Transistor kann einen Impuls von bis zu 100 K ausgeben. Der Y4-Y7-Transistor kann einen Impuls von bis zu 12 K ausgeben. Y0-Y10 kann auch für gewöhnliche Ausgänge verwendet werden, die Schritte, Magnetventile, Zylinder und andere DC 24V-Lasten antreiben können. Die Platine wird mit DC 24V betrieben. Geben Sie keine Wechselspannung oder 220 V ein. Spezifikation: Baud-Rate:38400 Stromquelle: 24VDC Eingangsleistung Gleichstrom 24V Anzahl der Stufen 8000 Stufen; 2 Kommunikationsanschlüsse: 1 RS232 (serieller DB9-Kommunikationsanschluss ist FX3u-Protokoll 38400, 7, E, 1; 1 RS485 (485-Option) (Kommunikationsprotokoll kann eingestellt werden D8120) Eingabepunkt X-Komponente XO-X27, DC24 Eingang, aktiv low. X0-5 ist der Hochgeschwindigkeits-Zähleingang (12 kHz) Eingabepunkt Y-Komponente YO-Y3 ist der Transistorausgang, der Transistorausgangsstrom beträgt 500 mA, und die Freilaufdiode kann 4 A erreichen. YO-Y3 ist ein 4-Kanal-Impulsausgang mit 100 K, der Ausgangsstrom beträgt 500 mA, und die Freilaufdiode kann 4 A erreichen. Y4 ~ Y11 ist der gemeinsame Ausgang des Transistors, der die 24V3A-Last direkt ansteuern kann Analoger Eingang 6 analoge Eingänge, 12-Bit-Genauigkeit (3 Spannungen 0-10 V, 3 Ströme 0-20 mA); analog lesen mit RD3A-Anweisungen Analoger Ausgang 2 analoge Ausgänge, 12 Bit Genauigkeit, Ausgangsspannung: 0-10V. Analoge Ausgangsspannung mit WR3A-Befehl Zwischenrelais M MO-M3071, der Speicherbereich zum Herunterschalten kann auf MO-M1023, den Standard-M500-M1023, eingestellt werden Schrittpunkt S S0-1023, der Speicherbereich für das Herunterfahren kann auf S0-S1023, den Standardwert S500-S9999, eingestellt werden 100Ms Zeitgeber TO-T199, kumulativer Ausfall T184-T199 10Ms Zeitgeber T200-T249, kumulativer Ausfall T246-T249 1Ms Zeitschaltuhr T250-T383, wobei T250-255 kumulativ ist 16-Bit-Zähler CO-C199, spart Strom C100-199 32-Bit-Zähler C200-C219, spart Strom C220-C234 32-Bit-Hochgeschwindigkeitszähler Nr. C235-255; C235-240 ist ein einphasiger Zähler, ohne Multiplikator; C241-240 ist ein einphasiger Zähler mit der 2-fachen Frequenz; C247-249 ist ein zweiphasiger Zähler, kein Multiplikator; C250-252 ist ein zweiphasiger Zähler, 2-fache Frequenz; C253-255 ist ein zweiphasiger Zähler mit 4-facher Frequenz Registrieren D DO-D7999 kann der Speicherbereich für die Abschaltung auf DO-7999 eingestellt werden. Indirekter Adressierungszeiger V, Z VO-7, Z0-7 Sprungnummer des Unterprogramms P PO-63 Ich unterbreche XO-5 wird draußen unterbrochen. Timer-Interrupt (1MS ist die Einheit). Zähler-Interrupt Spezielles M Bauteil M8000 ist im Betrieb normalerweise geschlossen, M8002 wird mit Impuls eingeschaltet, M8011 ist 10Ms Impuls, M8012 ist 100Ms Impuls, M8013 ist 1s Impuls, M8014 ist Minutenimpuls. Eselsbrücke, Name Funktion LD Der Betrieb startet den normal offenen Kontakt LDI Der Betrieb startet den stromlos geschlossenen Kontakt LDP Der Vorgang zur Erkennung der steigenden Flanke wird gestartet LDF Der Vorgang zur Erkennung der fallenden Kante wird gestartet UND Reihenreihen-Schließer ANI Reihenreihen-Öffnerkontakte UNDP Überprüfen Sie die serielle Verbindung an der Oberkante ANDF Serielle Verbindung mit Sturzkantenerkennung ODER Paralleler Schließer ORI Paralleler Öffner ORP Steigende Flanke erkannte Parallelschaltung ORF Fallkantenerkennung Parallelschaltung ANB Reihenschaltung zwischen Schaltungsblöcken KUGEL Parallelschaltung zwischen Schaltungsblöcken AUS Antrieb mit Spulenausgang GARNITUR Die Spulenwirkung bleibt bestehen RST Entfernen Sie die Nassbewegungsretention der Leine PLS Ausgang der steigenden Flanke der Spule PLF Ausgang der fallenden Flanke des Coils ALT-TASTE Alternativer Ausgang MC Gemeinsamer String-Verbindungspunkt mit Spulenbefehl MCR Allgemeiner Befehl zum Freigeben von Kontakten MPS Betriebliche Lagerung MRD Auslesung des Speichers MPP Auslesen und Zurücksetzen des Speichers INV Das Operationsergebnis wird umgekehrt ENDE Ende des Programms Anleitung für die 4-stufige Leiter STL Start der Trittleiter RUFEN Subroutine aufrufen ROTTEN Ende der Trittleiter SRET Rückgabe von Unterprogrammen Paketliste: 1 x SPS-Steuerung . Anmerkung: Bitte beachten Sie, dass der neue und der alte Typ dieses Produkts nach dem Zufallsprinzip versendet werden, und stellen Sie sicher, dass es Ihnen nichts ausmacht, bevor Sie bestellen.
