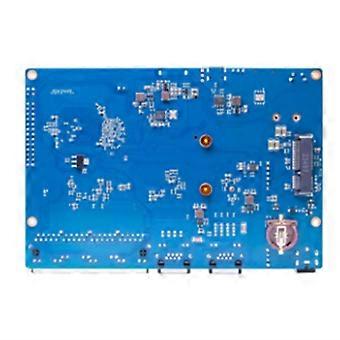

für -RV2 Open Source Gateway ist ein Gerät, das auf Siflower SF21H8898 SoC, 1 x 2,5G WAN Netzwerkschnittstelle, 5 Gigabit LAN Netzwerkschnittstelle, Onboard 512MB DDR3 Speicher, 128 MiB NAND, 16 MiB NOR, M.2 Schnittstelle, MINI PCIE und USB 2.0 Schnittstelle, etc. für -RV2 Open Source Gateway ist eine Zusammenarbeit zwischen Silicon und für die Open Source Community (für ) SF2H8898 chip Brief. SF21H8898 handelt sich um einen leistungsstarken SOC-Gateway-Chip in Industriequalität, der von Siflower Communications entwickelt wurde. Es verwendet einen fortschrittlichen TSMC 12-nm-FFC-Prozess und integriert vier Kerne in einen 64-Bit-RSIC-V-Prozessor und einen dedizierten Netzwerkverarbeitungsbeschleuniger (NPU) (unterstützt L2/L3-Hardwareverarbeitung, IPv4/IPv6-Dual-Stack, 20-Gbit/s-Switching-Kapazität, Full-Byte-Wire-Speed-Weiterleitung), netzwerkseitige Unterstützung für QSGMII-, SGMII/HSGMII- und RGMII-Schnittstellen. Die IEEE 1588-Funktionalität wird für die Synchronisierung unterstützt. Es unterstützt externes DDR3/DDR3L/DDR4 SDRAM und NAND/NOR SPI Flash. Die Hochgeschwindigkeitsschnittstelle ist USB2.0, PCIE2.0 und die Low-Speed-Schnittstelle ist SPI, UART, I2C, PWM usw. Es kann als Enterprise-Gateway und industrielles Steuerungs-Gateway verwendet werden. Siflower SF21H8898 Chip-Diagramm. Siflower SF21H8898 Chip typische Anwendungsszenarien. Siflower SF21H8898 4-Kern-RISC-V-Prozessor Mit Siflower NPU kann die Verarbeitung von Datenweiterleitungen auf Gateway-Ebene der Enterprise-Klasse erreicht werden. 512 MB DDR3-Arbeitsspeicher. 1 x 2,5-GbE-Netzwerk und 5 x Giga-Port. 128 MB SPI NAND und 16 MB SPI NOR Flash zeigen, dass das Onboard-System unzerstörbar ist, M.2 2242/2230 Schnittstelle unterstützt NVMe SSD (PCIe Gen 2 x1) RTC PoE-Netzwerk Hardware Hardware-Schnittstelle SoC: Siflower SF21H8898 4 Kerne RISC-V @ 1,25 GHz Arbeitsspeicher: 512 MB DDR3 Speicher: 128 MB SPI NAND Flash wird in U-Boot- und Linux-Systemen verwendet 16 MB SPI NOR Flash, für U-Boot- und Linux-Systeme, standardmäßig schreibgeschützt (Aktualisierung kann per Jumper aktiviert werden) M.2 2242-Schnittstelle unterstützt NVMe SSD Hardsik (PCIe Gen 2 x1) Netzwerk: 1 x 2,5GbE RJ45-Anschluss 5 x Giga RJ45 Anschluss USB: Verwenden Sie den USB-Typ-C-Anschluss (Gerät, Konsole) des UART-zu-USB-Chips. 1x USB 2.0 Typ-A USB HOST Anschluss PCIE: M2 keyB Unterstützte Raten PCIe gen 2 x1Kann zum Anschluss von SSD-Festplatten, 5G-Modulen usw. verwendet werden MINI PCIESupported Rates PCIe Gen 2 x1Kann zum Anschließen von WiFi-Modulen, kabelgebundenen Netzwerkkarten usw. verwendet werden Erweiterung: Sockel für MikroBUS-Erweiterungsmodul Debug: Anschluss der Konsole über USB-C-Anschluss oder 3-Pin-Anschluss RTC: Unterstützung für On-Board-RTC-Echtzeituhr Sonstiges: Reset- und Benutzertasten Boot wählenNANDnormal oder NORReset (I2C-Schnittstelle) RTCBackup Batteriehalter mit CR1220 Knopfbatterie (ohne Batterie) unterstützt das Hinzufügen eines 802.3at/af PoE-Moduls Größe: 148 x 100,5 mm Spezifikation: A mit POE-Modul Farbe: Wie abgebildet Material: PC Packungsinhalt: 1 * Gateway-Platine Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexion und unterschiedliche Displays können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der Realität abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
