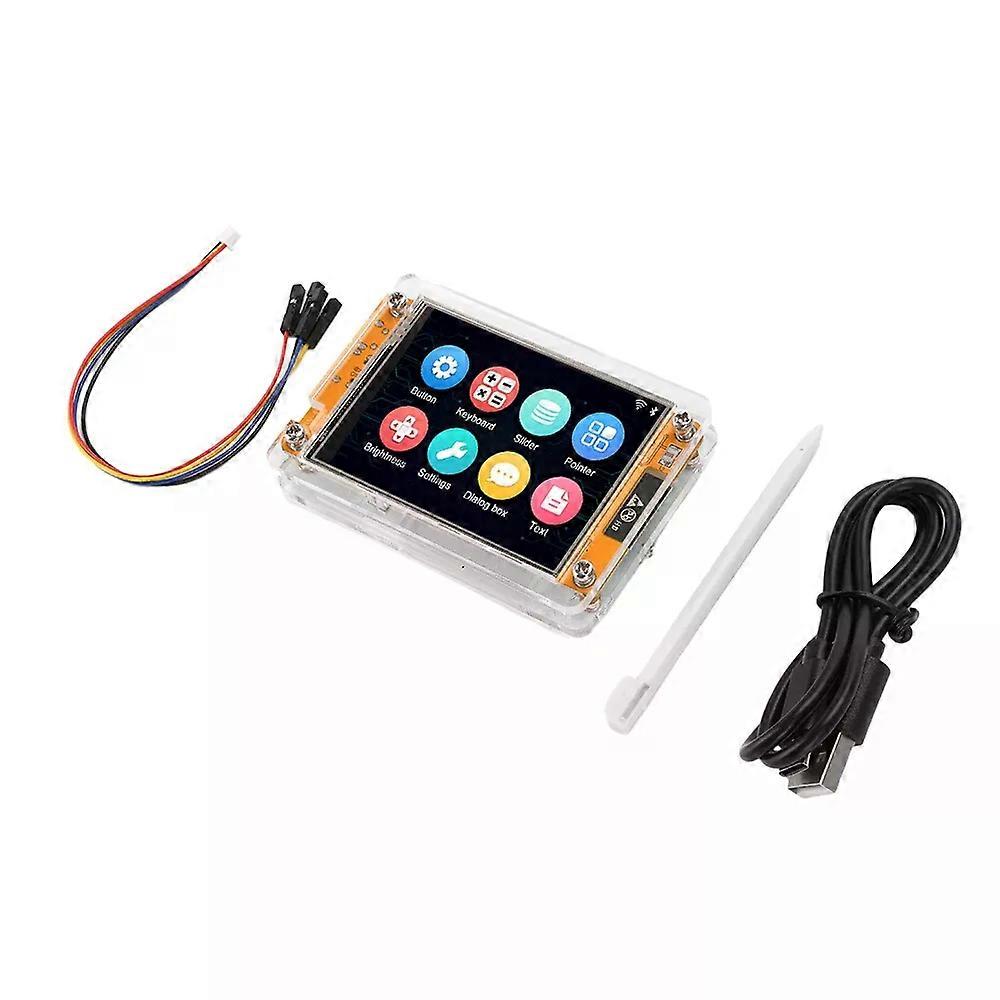

ESP32 LVGL WIFI & Bluetooth Entwicklungsboard 28 Zoll LCD TFT-Modul 240 * 320 Smart Display Bildschirm mit Touch WROOM für Arduino _x000D_ Funktionen: 1. Dual-Core-32-Bit-CPU mit geringem Stromverbrauch, kann als Anwendungsprozessor verwendet werden 2. Mit einer Taktfrequenz von bis zu 240mhz und einer Rechenleistung von bis zu 600dmips 3. Eingebaut in 520kb sram 4. Unterstützt uart / spi / pwm / dac / adc und andere Schnittstellen 5. Ausgestattet mit einem TF-Kartensteckplatz zur einfachen Erweiterung des Speichers 6,2,8-Zoll-Farbbildschirm, der 16-Bit-RGB-65k-Farbdisplay unterstützt 7. Unterstützen Sie Smart Config / Airkiss Ein-Klick-Verteilungsnetz Parameter: Produktname: esp32 wifi + bt Dual-Mode-Entwicklungsboard-Bildschirm Anzeigefarbe: RGB 65k Farbe Größe: 2,8 Zoll Typ: tft Treiberchip: ili9341 Auflösung: 320 * 240 Sichtbarer Bereich: 43,2 * 57,6 mm Perspektive:>60 Arbeitstemperatur: -20 ~ 70 Betriebsspannung: 5V Stromverbrauch: 115 mA Bluetooth: Bluetooth 4.2br / edr und ble-Standards WLAN: 802.11b / g / n / Unterstützte Schnittstellen:uart spisdioi2ciradcdacpwm IO-Anschlüsse:22 Geschwindigkeit der seriellen Schnittstelle: Standard 115200bps Spektrumbereich: 2412 ~ 2484 MHz Antennenform: Onboard-PCB-Antenne, Gewinn 2dbi Sicherheit: wpa/wpa2/wpa2 enterprise/wps Übertragungsfrequenz: 802.11b: 172 dBm (@11mbps) / 802.11b: 14 2 dBm (@54mbps) / 802.11b: 13 2 dBm (@mc57) Empfindlichkeit der Schnittstelle Cck, 1 Mbit/s: -90 dBm Cck, 11 Mbit/s: -85 dBm 6 Mbit/s (1/2 bpsk): -88 dBm 54 Mbit/s (3/464-QAM):-70 dBm Mcs7 (65 Mbit/s, 72,2 Mbit/s): -67 dBm Paket enthalten: Bildschirm*1 Touch-Stift*1 Typ-C-Datenkabel*1 4P-Anschluss an Dupont-Kabel*1 2,8-Zoll-ILI9341V Produktparameter: Betriebsspannung: 5,0 V Strom der Hintergrundbeleuchtung: 75mA Gesamtstrom ESP32 zurücksetzen: 40mA Nur der Bildschirm funktioniert: 130mA Bildschirm, Lautsprecher und Akkuladung funktionieren: 480 mA Leistungsaufnahme: 0,65W (nur der Bildschirm funktioniert) Ladespannung der Lithiumbatterie-Schnittstelle: Bereich: 4,2 ~ 6,5 (V) Ladestrom: Maximalwert: 500mA; Istwert des Moduls: 290mA Empfohlene externe Batteriespezifikation: 3,7 V Lithium-Polymer-Batterie ESP32 Hauptsteuerungsparameter Prozessor: ESP32-D0WD-V3, Xtensa Dual-Core 32-Bit LX6 Mikroprozessor Hauptfrequenz: 240 MHz (maximal) Speicher: 448 KB ROM + 520 KB SRAM + 16 KB RTC SRAM + 4 MB externer QSPI-Flash WIFI: 2,4 GHz, 802.11b/g/n-Modus Bluetooth: Bluetooth V4.2 BR/EDR und Bluetooth LE Standards Betriebsspannung: DC 3,0-3,6 V Arbeitstemperatur: - 40 ~ 85 Parameter des LCD-Bildschirms Bildschirmgröße: 2,8 Zoll Bildschirmtyp: TN TFT Auflösung: 240xRGBx320 (Pixel) Effektive Anzeigefläche: 43,20 (B) x 57,60 (H) (mm) Anzahl der Farben: Maximal: 262K (RGB666), Common: 65K (RGB565) Treiber-IC: ILI9341V Display-Schnittstelle: 4-Line SPI (verbunden mit ESP32) Pixelgröße: 0,153 (H) x 0,153 (mm) Betrachtungswinkel: 120' UHR Helligkeit der Hintergrundbeleuchtung (typischer Wert): 260 cd/ Art der Hintergrundbeleuchtung: Weiße LED * 4 Arbeitstemperatur: - 10 ~ 50 Lagertemperatur: - 20 ~ 60 Touchscreen-Parameter Effektive Flächengröße: 2,8 Zoll Touchscreen-Typ: resistiver Touchscreen Touchscreen-Auflösung: 240x320 (Pixel) Treiber-IC: XPT2046 Sichtbare Fenstergröße: 45,20 (B) x 59,45 (H) (mm) Kommunikationsschnittstelle: SPI Strukturmaterial: ITO-Folie + ITO-Glas Arbeitstemperatur: - 10 ~ 60 () Lagertemperatur: - 20 ~ 70 () Größenparameter LCD-Bildschirm: 50,00 0,2 (B) x69,20 0,2 (H) x2,3 0,1 (T) (mm) (ohne Verkabelung und Kleberückseite) Touchscreen: 49,60 0,2 (B) x68,80 0,2 (H) x1,20 (T) (mm) (ohne Kabel und Kleber) Aussehen des Moduls: 50,00 (B) x86,00 (H) x5,60 (T) (mm) Packliste: Modul * 1 Datenkabel * 1 DuPont Linie * 1 Touchpen * 1 3,2-Zoll-ST7789P3 Produktparameter: Betriebsspannung: 5,0 V Strom der Hintergrundbeleuchtung: 104mA Gesamtstrom ESP32 zurücksetzen: 40mA Wenn nur der Bildschirm funktioniert: 160 mA Wenn der Bildschirm, der Lautsprecher und der Akku aufgeladen sind: 510 m Leistungsaufnahme: 0,8 W (nur der Bildschirm funktioniert) Ladespannung der Lithiumbatterie-Schnittstelle: Bereich: 4,2 ~ 6,5 (V) Ladestrom: Maximalwert: 500mA; Istwert des Moduls: 290mA Empfohlene externe Batteriespezifikation: 3,7 V Lithium-Polymer-Batterie ESP32 Hauptsteuerungsparameter Prozessor: ESP32-D0WD-V3, Xtensa Dual-Core 32-Bit LX6 Mikroprozessor Hauptfrequenz: 240 MHz (maximal) Speicher: 448 KB ROM + 520 KB SRAM + 16 KB RTC SRAM + 4 MB externer QSPI-Flash WIFI: 2,4 GHz, 802.11b/g/n-Modus Bluetooth: Bluetooth V4.2 BR/EDR und Bluetooth LE Standards Betriebsspannung: DC 3,0-3,6 V Arbeitstemperatur: - 40 ~ 85 Parameter des LCD-Bildschirms Bildschirmgröße: 3,2 Zoll Bildschirmtyp: TN TFT Auflösung: 240xRGBx320 (Pixel) Effektive Anzeigefläche: 48,60 (B) x64,80 (H) (mm) Anzahl der Farben: Maximal: 262K (RGB666), Common: 65K (RGB565) Treiber-IC: ST7789P3 Display-Schnittstelle: 4-Line SPI (verbunden mit ESP32) Pixelgröße: 0,2025 (H) x0,2025 Blickwinkel: ALL 0CLOCK Helligkeit der Hintergrundbeleuchtung (typischer Wert):
